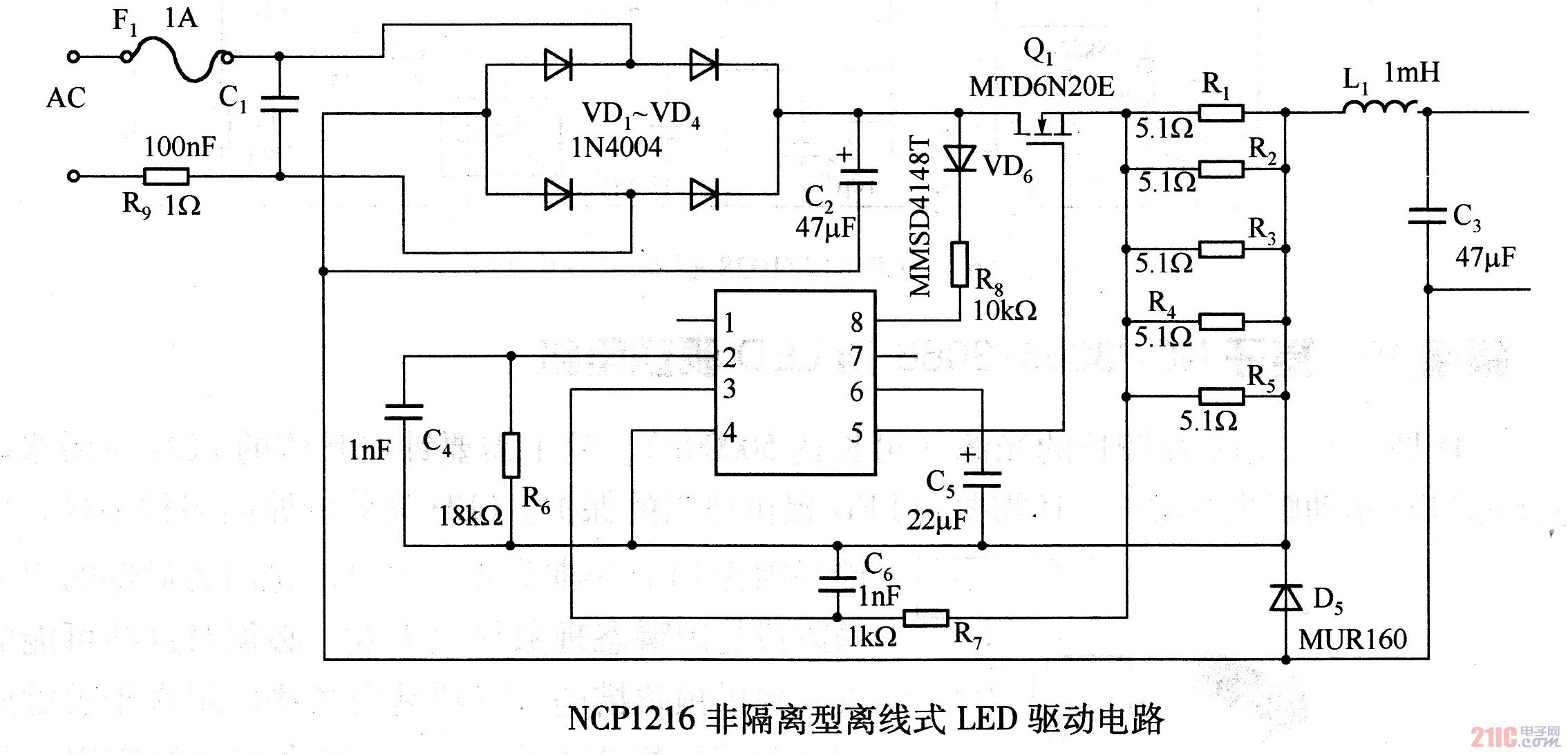

在不需要隔離的應用中，可以采用較為簡單的降壓拓?fù)浣Y(jié)構，這種結構使用的電感比變壓器小得多，而且只需要很少的元件即可實現這種解決方案。這種結構采用的是峰值電流控制（PCC）模式，工作在深度連續導電模式（CCM）下。

　　該電路充分利用高壓工藝技術的優勢，從交流主電源直接為控制器供電，進一步簡化了電路。這種設計適合120V AC輸入，若要用于230v AC輸入，則需要變更少許元件，如功率FET和電容。由于這是一種非隔離型AC／DC設計，所以存在高壓。而且這是一項浮動設計，IC和LED并非對地參考。在對器件進行供電之前，LED必須連接至電路板。

　　對于這類降壓控制方式而言，當驅動的LED數量減少時，占空比會變得極窄。而且開關控制器在電流被檢測到之前會有200～400ns的前沿消隱時間。在這種情況下，必須降低開關頻率來適應正常工作，并通過半波整流輸人電路將電壓保持在最低值。在這種方法中，基本結構能夠通過元件修改來輕易擴展，從而也能驅動多只串聯的LED串。

?
