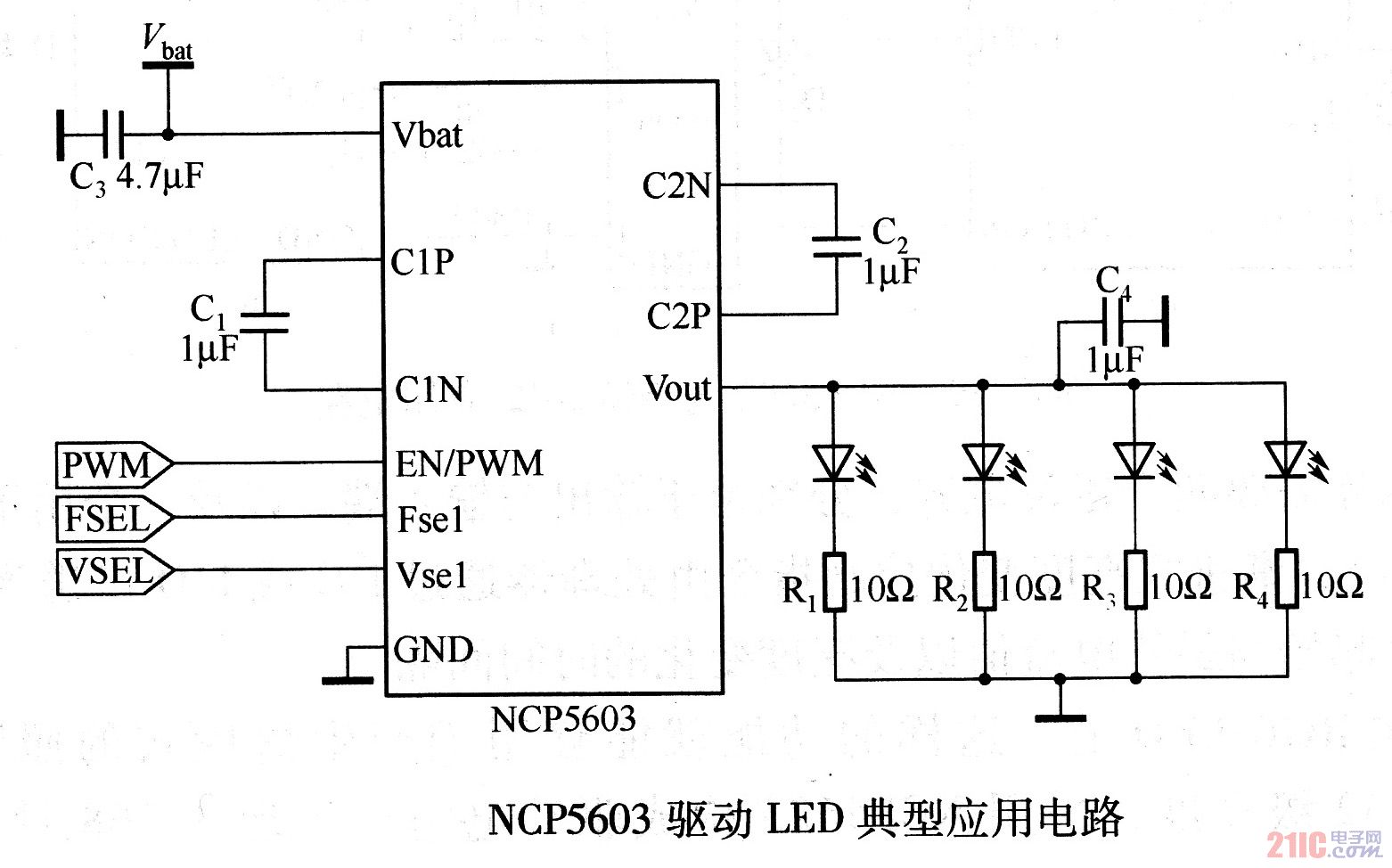

NCP5603是針對移動電話相機與其他便攜式電子設備中照明或閃光燈應用而設計的白光LED驅動器。它是電荷泵結構，采用外部兩個陶瓷電容來提供電源轉換功能，并免除電源轉換時需要的電感器，采用DEN-10封裝，尺寸僅為3mm×3mm×0．9mm，其占用PCB面積相當有限，非常適合厚度較薄的便攜式電子設備應用。NCP5603可在2．7～5．5V電池電壓輸入范圍內提供給負載穩定的電壓輸出，具各1倍壓、1．5倍壓和2倍壓自動工作模式，使器件的工作效率可達90％。NCP5603特別適合在需要較長電池使用時間的低成本、低耗電應用中驅動高電流LED。由于它能夠輸出高達350mA電流脈沖，所以可用于驅動功率達1W的高亮度LED，獲得更佳的畫質。NCP5603還擁有EN／PWM輸入接腳，適用于亮度控制。此外，由于NCP5603不需要外部電感來儲存能量，所以還能夠作為低成本小型升壓式DC／DC變換器，可為移動電話、MP3播放機或數字相機等便攜式電子設備的音頻放大器提供4．5V或5V固定電壓輸出。

?
