該恒定電流輸出電路非常適合驅動LED，高輸出電壓支持一個LED串，這樣無需考慮在LED之間分配電流，可在負載斷開、過載、短路和過熱情況下提供保護。該電路在整個工作電壓范圍內的效率都非常高（大于90％），具有小巧輕便、成本低、所需元器件數量少的優點，可滿足EN55022B的傳導EMI限值，EMI裕量大于10dBuV。

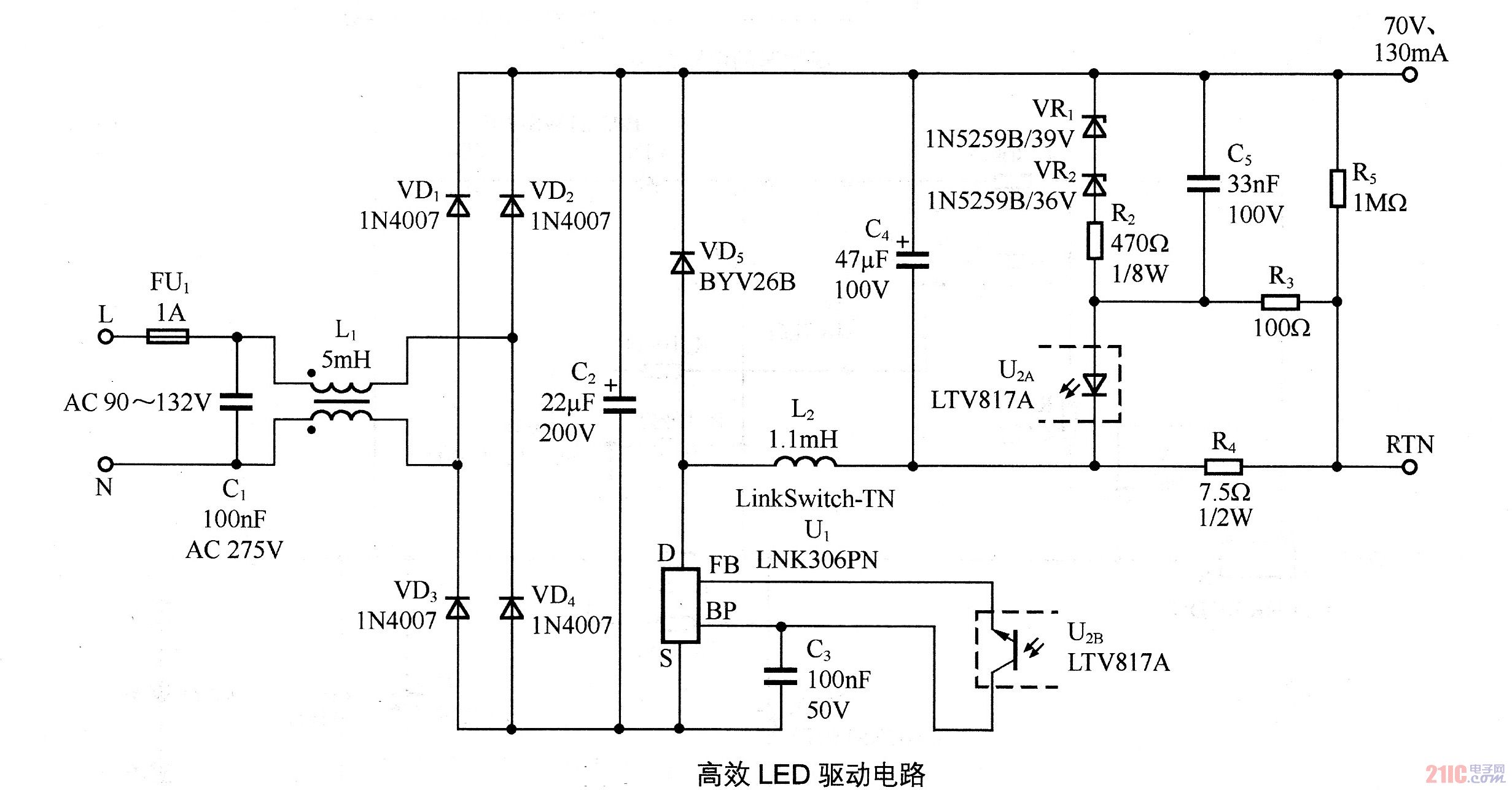

　　該電路在低端降壓式變換器配置中采用了一個LinkSwitch-TN器件，可以在90～132V的交流輸入電壓下提供130mA恒定電流和70V直流輸出電壓。這個電源非常適合驅動必須采用恒流驅動而不是恒壓驅動的LED。保險絲FU1在發生嚴重故障時提供保護，電容C1和共模扼流圈L1可以降低傳導EMI。二極管VD1～VD4提供全波整流，高壓電容C2保持穩定的直流總線電壓。
