驅動串聯白光LED時，曲于流過每個白光LED的電流相同，故可以獲得均勻的亮度。串聯驅動的缺點是驅動電壓為各白光LED正向壓降相加之和，驅動器的輸出電壓幅值應滿足LED串聯后所需的驅動電壓。這種串聯配置需要使用電感式升壓開關變換器，以便在高壓時獲得高效率。在選擇這種類型的變換器時，必須考慮LX引腳的額定輸出電壓。

表給出了幾款電感式升壓開關變換器Lx引腳的額定電壓及可以驅動的串聯白光LED的數量。Lx引腳的最大額定電壓與白光LED串聯后的最大電壓之間需要保留一定的安全裕量，以允許過壓關斷。

表 選擇適當器件驅動所要求的串聯LED

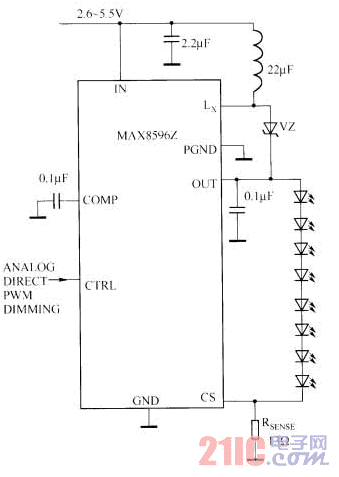

如MAX8596Z是專為驅動多達8個串聯白光LED設計的電感式升壓開關變換器，MAX8596Z的應用電路如圖所示。該器件具有2.6～5.5V的輸入電壓范圍，允許單節鋰離子電池或三節NiCd／NiMH電池為IC供電。MAX8596Z采用了節省空間的8引腳TDFN封裝，且工作于1 MHz頻率的PWM方式，因此它允許選用小巧的外部元件。MAX8596Z具有32～36V的過壓鎖存門限，當出現白光LED開路時能夠有效保護IC。另外，器件還具有高溫降額功能，當溫度超過＋42℃時輸出電流會降低，以便減小白光LED的功耗。
