MAX6969是一款串行接口的LED驅動器，可提供16個開漏、恒定電流吸收、額定5.5V的LED驅動器輸出。MAX6969采用3V至5.5V電源供電。MAX6969和LED電源能以任意順序上電。所有恒流輸出均采用一個外部電阻設置，每路高達55mA。采用25Mb、工業標準的4線串行接口對MAX6969進行控制。

MAX6969采用工業標準的移位寄存器加鎖存器形式的串行接口。數據通過數據輸入DIN和時鐘輸入CLK移入16位移位寄存器。16個時鐘周期后，輸入數據出現在輸出端DOUT上，這樣，可允許多個MAX6969級聯。鎖存使能輸入LE將移位寄存器的16位數據裝入16位輸出鎖存器，以設定各個LED的開關狀態。輸出使能/OE控制所有16路輸出的開關狀態，其快速響應特性適合作為控制LED亮度的PWM輸入。

對于需要LED失效檢測的應用，請參考MAX6984*，該器件可自動檢測開路LED。

對需要看門狗定時器的安全相關應用，請參考MAX6979，該器件的失效保護功能在串行接口停止工作超過1s后關閉輸出。

MAX6969所屬的“移位寄存器 + 鎖存”型LED驅動器系列共包含12個成員。其中包括8端口和16端口兩種類型，具有5.5V或36V額定LED輸出，部分型號具有LED開路檢測和看門狗功能。所有型號均由3V至5.5V電源供電，能夠在-40°C至+125°C工作溫度范圍內保證性能。

關鍵特性

25Mb工業標準、4線、5V串行接口

3V至5.5V邏輯電源

16個恒流LED驅動輸出額定電壓至5.5V

每通道輸出高達55mA的連續電流

通過單個電阻設置輸出電流

各輸出間3%的電流匹配

各IC間6%的電流匹配

高散熱能力的24引腳封裝

-40°C至+125°C的溫度范圍

通過美國保險商實驗室協會（UL）認證

應用/使用

建筑照明

游戲功能

Marquee顯示器

流程指示牌

交通燈

信息牌

該產品源自12移位寄存器鎖存型LED驅動器系列產品，該系列產品提供8端口/16端口、額定5.5V和36V輸出、包含/不包含LED故障檢測和看門狗定時器。

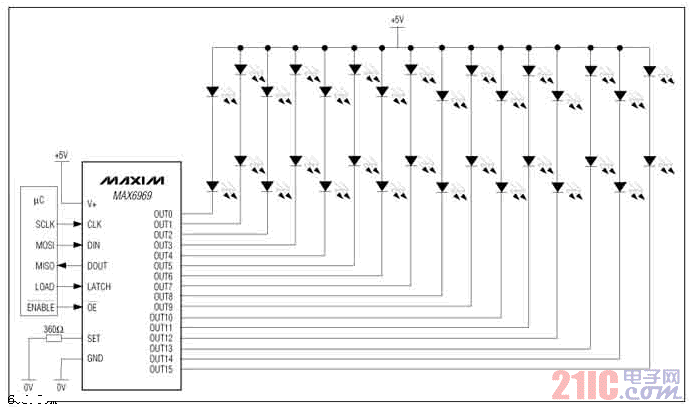

典型工作電路
