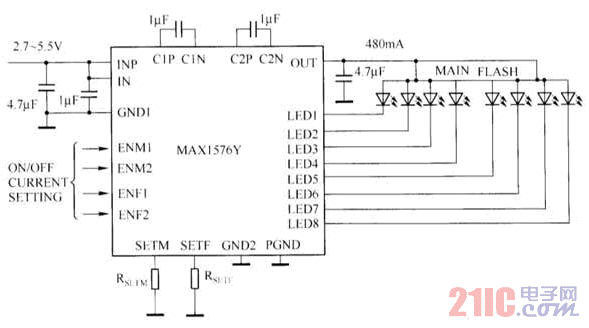

采用MAX1576Y電荷泵驅動白光LED的電路如圖所示，該電路能夠以高達480mA的總電流驅動兩組（每組4個白光LED）白光LED。對于處于閃爍狀態的白光LED組，該電路允許每個白光LED電流達到100mA。每組白光LED具有獨立的電流設置、脈沖亮度調節和兩線亮度控制。利用自適應開關，在單節鋰離子電池的整個放電過程中，電路的平均效率可以達到83％。對于使用白光LED閃光燈的數碼照相機，選用MAX1576Y構成白光LED驅動電路是理想的選擇。
