光電電路led驅動電路

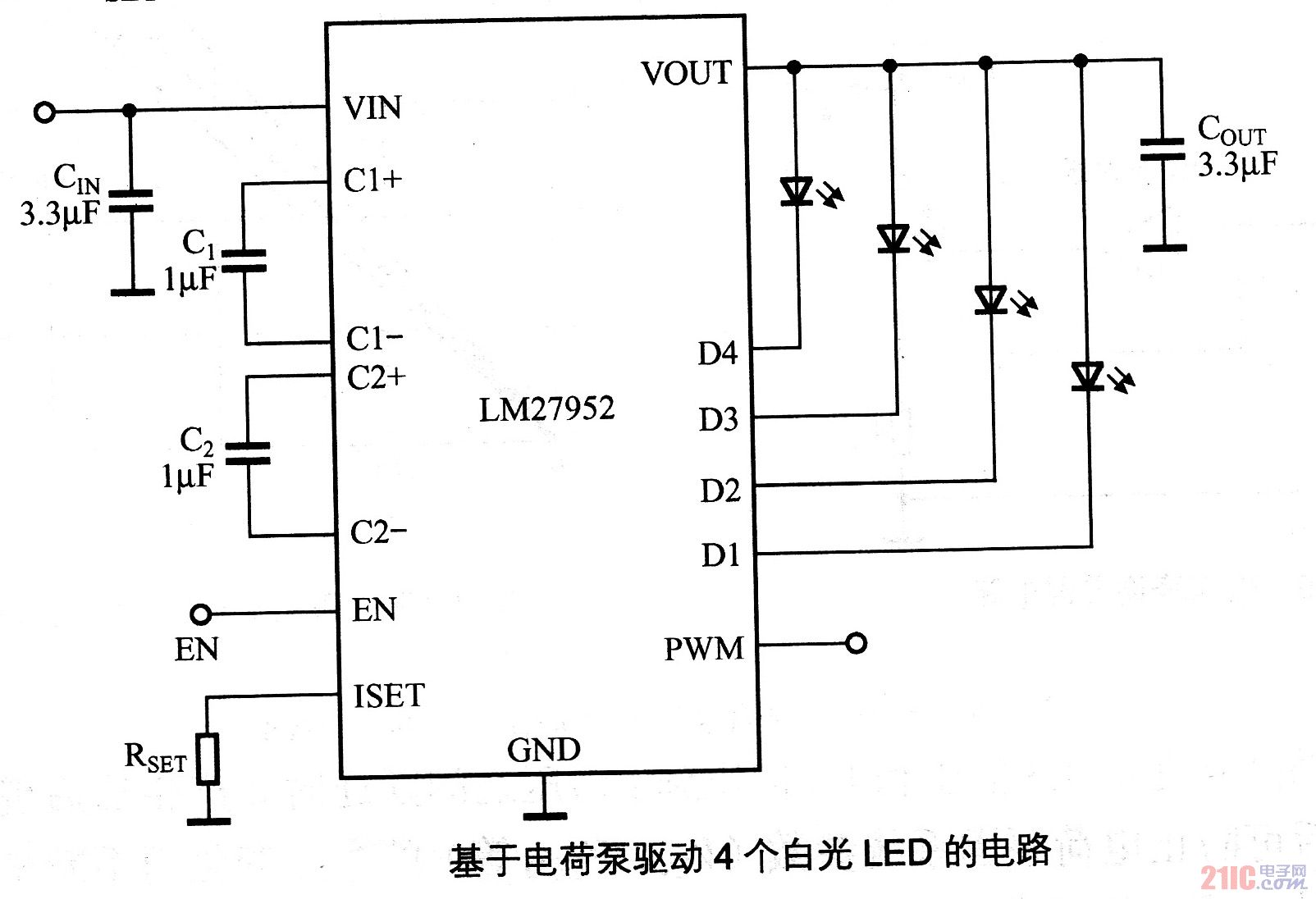

基于電荷泵驅動4個白光LED的電路圖

基于電荷泵驅動4個白光LED的電路圖
提問者：簡約之約 地點：- 瀏覽次數：3213 提問時間：07-05 15:19
我有更好的答案
提 交
1條回答
lxmlau 07-09 01:23

在該電路申，白光LED驅動器是基于1倍壓模式、1．5倍壓模式的自適應電荷泵，電荷泵的輸入連接至VIN引腳，輸出連接至VOUT引腳。電荷泵有開環和閉環兩種工作模式。在開環模式下，VOUT端的電壓等于輸入電壓乘以增益倍數。當電荷泵工作在閉環模式下時，VOUT端的電壓被調節到一個恒定電壓值（Vreg）。內部電流源控制共陽極配置的每個白光LED的電流，可通過外部電阻（Rset）對峰值驅動電流進行編程。
