光電電路led驅動電路

LED背光驅動電路圖

LED背光驅動電路圖
提問者：KPOD 地點：- 瀏覽次數：3510 提問時間：02-25 10:45
我有更好的答案
提 交
1條回答
胡政鵬測試bbs 02-29 11:44

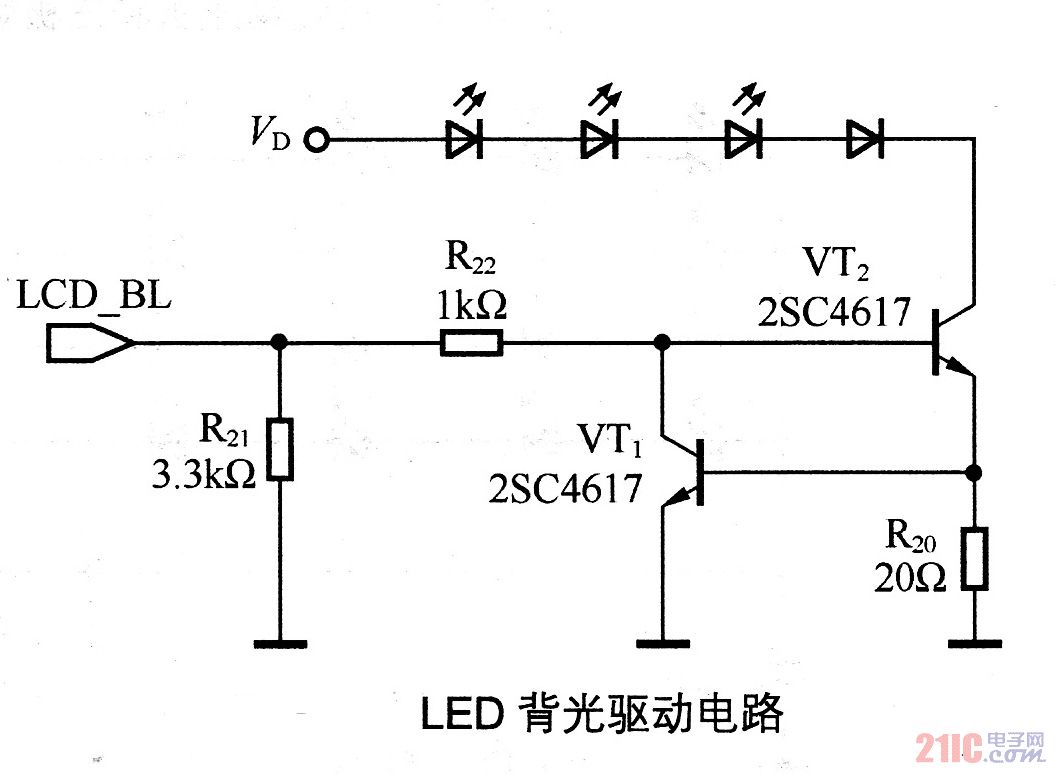

在該電路中,Vd為TFT－LCD背光工作直流電壓，其大小按LCD廠商提供的規格設計。三極管VT1、VT2組成一個恒流源電路，VT1、VT2工作在放大狀態，當VT2工作時，調節基極電阻R22使VT2的發射極電流達到額定值。因為LED導通后內阻會變小，電流會逐漸增大，增加VT1目的是分流VT2的基極電流，調節反饋電阻R20就可以控制流過LED的電流并通過VT1使電流達到穩定。
