SG1524驅動LED電路圖

SG1524驅動LED電路圖
提問者：靈澈與靈車 地點：- 瀏覽次數：3802 提問時間：12-19 21:21
我有更好的答案
提 交
1條回答
新科龍電子 12-27 06:29

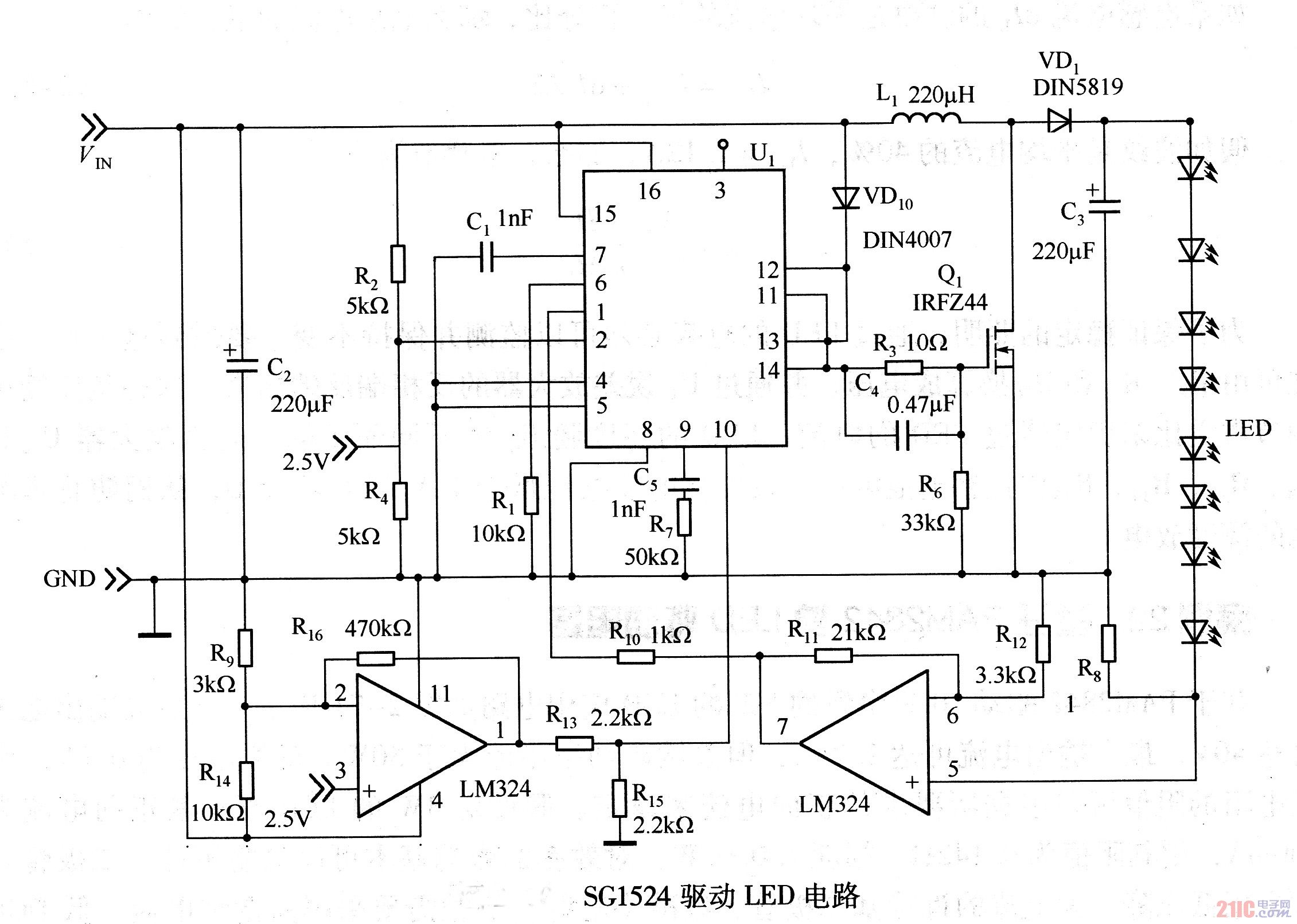

該電路是由SG1524構成的輸入電壓為12V的白光LED組驅動電路。它的特點是成本低、效率高，亮度不受輸入電壓的影響，具有調光功能和電源保護功能。該驅動電路在升壓配置中采用了SG1524脈寬調制（PWM）開關調節器（U1）。這種配置使U1產生約40V的最高輸出電壓，可以驅動多達11只1W的白光LED串聯組。由于功耗高，LED必須配備相應的散熱器。
