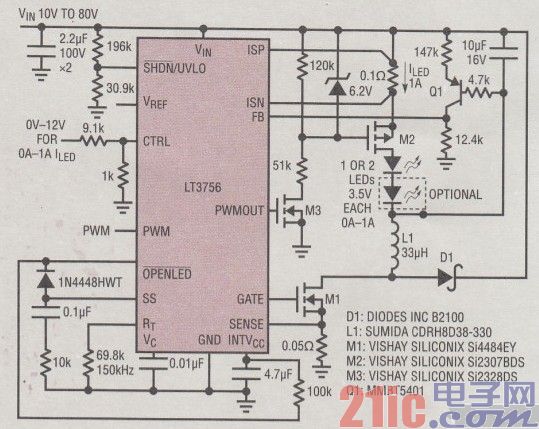

當VIN高于VLED時9 LT3756同樣能夠很好地充當一個降壓模式LED驅動器。圖1中的降壓模式LED驅動器可在一個10V至80V的寬輸入范圍內運作，能夠以1A電流來驅動1個或2個LED。

?

?

PWM調光需要一個從PWMOUT引腳至高端LED串的電平移位。最大PWM調光比將隨著開關頻率的提高、PWM調光頻率的下降、VIN的升高以及LED功率的下降而增加。在該場合中，利用一個l00Hz調光頻率和一個48V輸入可獲得100：1的調光比。雖然可以采用更高的開關頻率，但占空比是有其限值的。寬松的最小接通時間和最小關斷時間限制需要一個位于其范圍下限的頻率(150kHz)，以同時滿足苛刻的高VIN至低VLED(80VIN至一個3.5V LED)和低VIN壓差要求(10VIN至7VLED)。

降壓模式LED驅動器的OVP也具有一個電平移位。如果沒有連接至FB引腳的電平移位OVP網絡，則一個開路LED串將導致輸出電容器被充電至高達vIN°盡管降壓模式組件可經受這種狀況9但LED在插入一個與Vpq相等的電位時則有可能無法做到安然無恙。
