CP2128是一種低噪聲、圃定頻率的升壓型DC/DC變換器，在輸入電壓范圍為2.7～4.5V的情況下,該器件可以產生5V的輸出吃壓，其最大輸出電流可達到100MA。C CP2128外部器件少，非常適合用于小型的、采用電池作為咆源的應用場合。CP2128電荷泵可在滿載至零負載時減小輸出和輸人的波動。CP2128具有過熱保護功能, 能夠承受連續的UOUT接地。CP2128的開關頻率高，因而可以使用小巧的陶瓷電容。

(1)CP2128的技術特性

CP2128的主要技術特性如下。

①低噪聲、固定頻率。

②輸出電流：100mA。

③1.8MHz的開關頻率。

④固定輸出電壓為5(1±4%)V。

⑤輸人電壓范圍為2.7～4.5V。

⑥自動軟啟動，以減小涌入電流。

⑦無電感。

⑧關斷時Icc<1μA。

(2)CP2128的典型應用電路

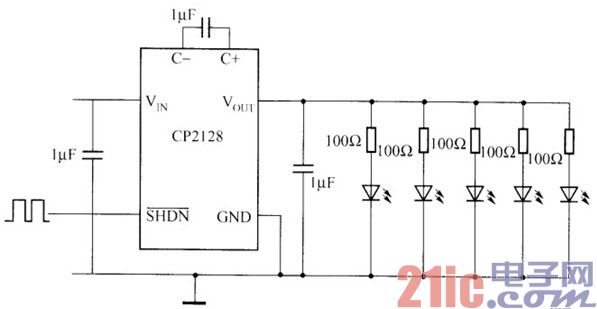

CP2128的應用領域有：移動電話、數碼呷機、MP3播放器、PDA、筆記本電腦、GPS接收機。CP2128的典型應用電路如圖所示。

?

?

圖 CP2128的典型應用電路
