你是否曾在黑暗中從移動電話上看時間?這種情況下明亮背光與黑暗環境的強烈對比會使眼睛不舒服，為此需要采用“ICON”模式”即在待機模式下以微小的電流在外部LCD面板上顯示時間或用戶定義的圖片。如果這必須通過PWM亮度控制來實現，那么處理器就得在整個待機模式下產生一個連續的低頻PWM信號，在NCP5602中，這個功能是采用硬件方式來實現，并且通過表中的數字命令來加以啟動的。具各I2C控制接口的典型RGB LED驅動芯片應用電路如所示。

?

?

?

?

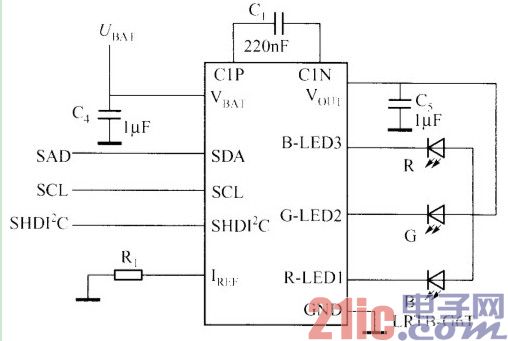

圖 具各I2C控制接口的典型RGB LED驅動芯片應用電路

由處理器送到驅動芯片的數據字節中的B5代表的是ICON模式的狀態，當B5為LOW時，表示使用的是正常的背光模式，每個LED的電流可以在0～30mA之間調整;當B5為HIGH時”就會啟動ICON模式，并且只會將450μA的電流送到所連接的2個LED中的1個上，在NCP5602中ICON模式的電流值為固定值，但在類似NCP5612的產品上，這個電流則可以通過單線式通信協議來加以控制。
