MAX6958/MAX6959是4位、9段LED顯示驅動器，它們采用了6位PWM(64級)亮度控制技術，可同時調節所有LED的平均工作電流。擴展MAX6958/MAX6959的功能 ，可實現單獨的像素級(LED)控制。MAX6958/MAX6959采用了一種較少引腳數量的多路復用技術，驅動36段僅需使用10個驅動引腳。MAX6958 / MAX6959標準驅 動器的連接方法如表所示。MAX6958/MAX6959引腳和LED位的連接方法不同于標準連接方法。根據多路復用周期的不同時隙，MAX6958/MAX6959的引腳4～7充當了 共陰級驅動器或者共陽極驅動器。

MAX6958/MAX6959采用四路復用驅動方案輪流驅動四組LED的陰極，每組包括九個LED。四組LED分別稱為第0位、第1位、第2位和第3位。LED的第0位至第3位的 四個陰極連接點對應表的CCO～CC3，LED陽極連接點以SEC為前綴。正常多路復用工作方式下，CCO～CC3的陰極輸出會依次輪流變低，每位順序使能四分之一周期 。

6位(64級)PWM整體亮度控制功能可調節LED的平均電流(從而調節亮度)，這是通過在它們的復用周期時隙內調節CC0～CC3陰極輸出打開的實際時間來實現的 。因加載到CC0～CC3 陰極輸出的PWM值相同，故并未對每一個陽極驅動器的恒流源進行單獨調節，而是對所有LED的亮度進行統一調節的。

在許多應用中，突出顯示特定LED是非常有用的。閃爍即是實現突出顯示的一種方法，如光標經常采用閃爍的方法來突出顯示它們的位置。突出顯示的另一種好 辦法是使這些LED段比其他LED更亮。若使用以上所述的MAX6958/MAX6959標準復用結構，后一種辦法是無法實現的。

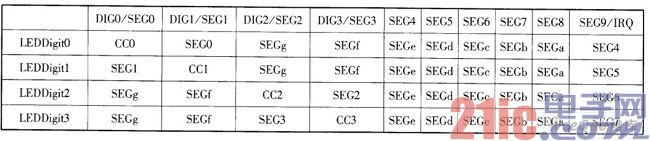

表 MAX6958/MAX6959標準驅動器的連接方法

?

?

實現LED段單獨亮度控制的一種簡單方法是允許LED驅動時間超過一個復用周期，即雙驅動，如圖1所示,即由通常的LED的第0位和第1位兩個位控信號來驅動單個、7段加小數點的數碼管位。在1中，LED的ha 2位和第3位沒有畫出來9它們可以是另一個單獨位，或者是標準方式下的兩個位。

?

?

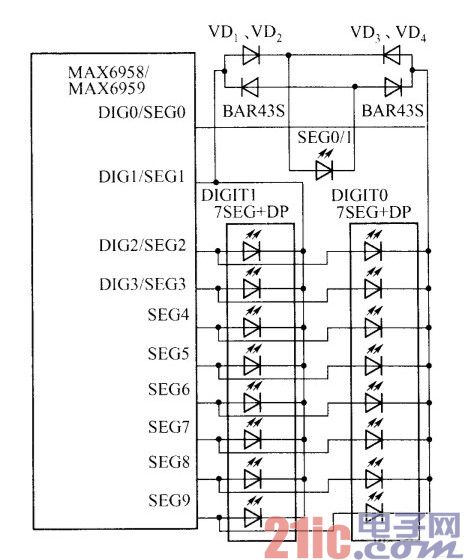

圖1 MAX6958/MAX6959應用電路一

如圖1所示的雙驅動位驅動時間為兩個復用周期，而不是通常的一個周期。此時，二極管VD1和VD2控制兩個陰極驅動器，無論CC0還是CC1變低作為陰極驅動器，都是對相同的LED進行操作的。因為單個雙驅動位取代了兩個標準驅動位，它由兩個位寄存器控制(第0位和第1位，分別對應0x20和0x21)，而不是僅由一個位寄存器控制。每個LED用兩個比特(每個位寄存器一個比特)而不是一個比特表示。如果兩個比特都清零，那么該LED關閉;如果僅一個比特置位而另一個比特清零，則LED以標準亮度打開;如果兩個比特都置位，則LED以兩倍標準亮度打開。因此每個LED都有兩個亮度設定值而不是一個。以標準方式連接的LED，如SEGO和SEG1，只能設定為標準亮度。由于二極管VD1和VD2在四分之一的時間內每一個LED都流過了20mA的電流，所以二極管的額定峰值電流必須達到160mA(8個LED)，平均電流達到40mA。

?

?

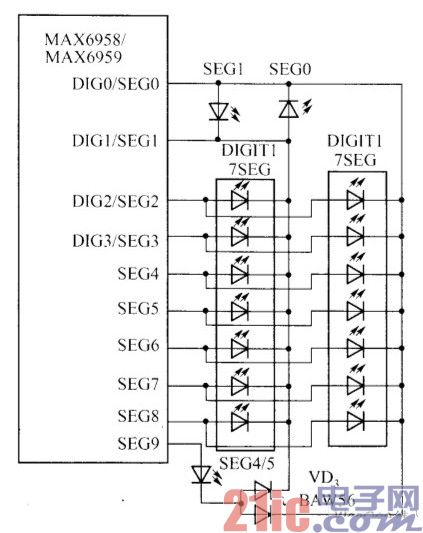

圖2 MAX6958/MAX6959應用電路二

如圖1所示電路的連接方式使MAX6958/ MAX6959驅動的位數減少了，這主要是因為具有兩種亮度設定值的每個LED都需要兩個“標準”LED的驅動能力。要使每個像素具有兩種亮度設定值， MAX6958/MAX6959只能驅動兩個7段數碼管位，而不是只具有標準開/關控制功能的四位。但對于只有幾個LED需要亮度控制的場合”該技術仍然非常有效和經濟。如圖2所示的應用電路為給單個LED采用的雙驅動方案。因為二極管對VD3只需為一個1，ED流過20mA電流，峰值為⒛mA，所以可以使用低成本的信號二極管對。也可以由一個二極管替代背靠背的LED SEGO和SEG1以實現2級亮度控制。由于兩個二極管串連在LED電流通路中，故需選用小信號肖特基二極管以減小電壓降。只有1個LED且具有2級獨立亮度控制功能的另一種連接方式如圖3所示。

?

?

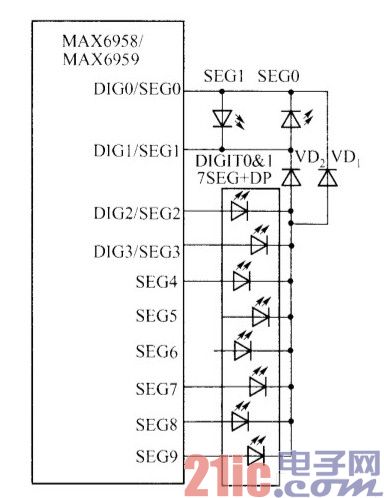

圖3 MAX6958/MAX6959應用電路三
