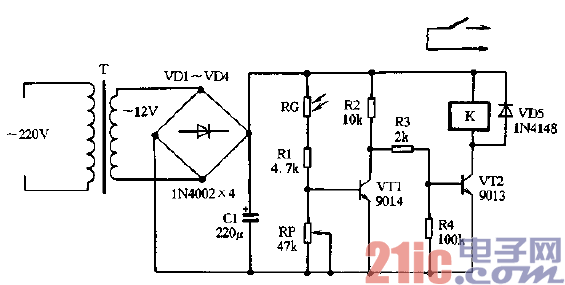

220V交流電經變壓器T降壓、二極管VDI—VD4橋式整流和電容CI濾波，輸出約12V

的直流電壓供整個電路使用。光控電路由VTI、RG、Rl與RP等元器件構成，白天光敏電

阻器RG受光照射呈現低電阻，三極管VT導通，其集電極輸出低電平，繼電器控制三極管

VT2處于截止態，繼電器失電不動作，其常開接點打開，由它控制的照明燈具不工作。晚

間，光敏電阻器RG無光照射而呈現高電阻，VT1基極電位降低而截止，其集電極輸出高電

平，VT2就由原來的截止態轉為導通態，繼電器K得電吸合，其常開接點閉合，可接通照

明燈具的電源使照明燈具點亮發光。

??? 改變RP的阻值大小可改變?nèi)龢O管VT1的基極電位，故可用來調節電路的光控靈敏度。
