紅外遙控?zé)糸_關足Hj紅外光線作為遙控指令，它具有抗十?dāng)_能力強、動作可靠

等特點。該開關由紅外光發射器和紅外光接收器兩部分組成。紅外光發射囂的電路

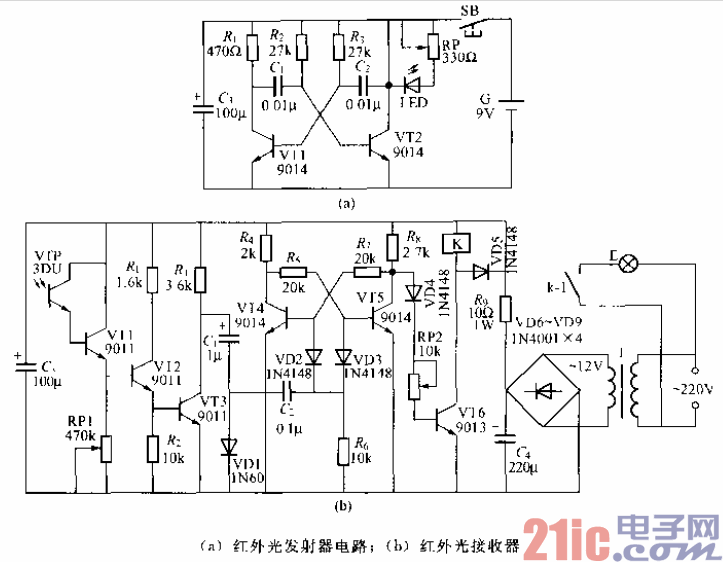

見固211(a)。由圖可見，二極管VT1、VT2組成無穩態多諧振蕩器，振蕩頻率

由（1．、Rt、C“與R決定，當按下發射開關SB時，電路立即起振，串聯在VT2

集電極回路黽的紅外發光二報管I_ED就發出束受振蕩頻率嗣制的打外光脈沖，

使接收器產生動作．

??? 紅外光接收器的電路見罔211 (b)，它由光電傳感器、放大器、雙穩態觸發器

及電源電路等兒部分組成。

??? 光I乜傳感器主要南光敏晶體管VTP擔仟，它收到來自發射器的紅外光脈沖即

轉換成相應的電信號，經VT1—Wl3三數直耦式放大器放大后，由(1．、VI)l整形

經（二加至由VTd、VT5組成的雙穩志觸發器，使雙穩電路的狀態發生翻轉。迫使

電子開關管VT6在導通與截止態之問進行坷換，故使繼電器K吸合或釋放，從而

能實現對電燈E進行遙控開肩或關閉。

??? 發射器中，VT1、VT2應采用特陸盡可能一致的9014型等硅NPN三極管，p

≥100。LED可用H(;401、H（500型等紅外發光二飯管。RP用來改變紅外光發射

強度，可稠節遙檸距離。為縮小發射器體積，G可用6F22型9V層程式電池。

??? 接收器中．VTP用3DU5型等光敏晶體管，VTl-VT6均要求口≥IOO，其中

VT5的p值要求比VT4大，目的是使接收囂剛通電時，VT5苗先飽和導通，wr4

截止，這時VT6截止，繼電器K釋放處于待命狀卷。VD1需要用1N6。、/AP9型

等鍺檢波二極管。RPI用來調整接收靈敏度，最大接收距離可迭8m。RP2崩來捌

整繼電器的工作電流，對于直流工作電壓為12V的JRX-1:l.F小型繼電器，調整

RP2使吸合電流為20mA即可。T可用220V,/12V、5VA小型優質電源變壓器。

??? 發射器與接收器的外殼可用有機玻璃制作，紅外發光管及光敏晶體管應少|(zhì)乍外

露機殼，為防止雜光干擾及美觀，在其外面最好用紅玻璃遮擋。
