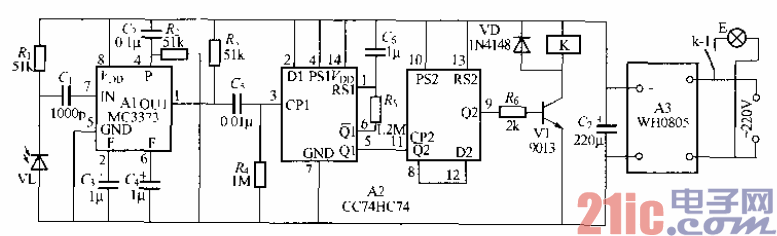

本例介紹的紅外遙控?zé)?，不需要單?dú)為它制作紅外光線發射器，只要使用家中

仟何一款現有的紅外遙控器，如電視機、nVI）機、音響設備等紅外遙控器就能控

制電燈的開啟與熄火，紅外遙控?zé)舻碾娐芬妶D21 3，電路由紅外傳感器、紅外光線

放大器、解訓器、IU于開咒與電源電路等幾部分組成。

??? 我們知道無-侖電視機、DVD機等紅外遙控器，它們發出的紅外光線中都含有

:i0- ,Okfiz的脈沖調制信號串，雖然編碼信號并不相同，但我們并不需要掌握其

編碼，而只要遙控器發出的最初的脈沖。

??? 當紅外接收_極管VI。收到來自遙控器發出的紅外光線時，就將紅外光信號轉

換為相應的電信號，經G耦合到紅外線tlc大，7檢測器A1的輸入端IN，經Al內電

路解婀、凈化、放火“及清除非紅外信號，最后由輸出端()UT即第①腳輸出一串

純凈的組外脈沖，經f．送人由1／2A?組成的尊穩觸發器(、Pl端。使輸出端Ql即

第⑤腳輸出低電平，并維持2s左右。這段時閩南‘與R時問常數決定，若改變

G或R,的數值，可以稠節其時問的長短. A2的另一半則組成雙穩態電路，⑤腳

輸出的低電平信號直接送人雙穩戀電路的CP2端即第0腳，使雙穩電路發生翻轉，

其輸出端Q2即第◎腳電平發牛改變。若原來為低電平就變?yōu)楦唠娖剑琕T導通，

繼電器K吸合，其動合觸點kl閉合，電燈E點亮。需要關燈時，只要再按一下

紅外遙控器，A2的⑨腳就由高電平突變?yōu)榈碗娖?，VT截止，觸點kl跳開，燈E

熄滅。

??? 電路設置單穩觸發器的日的是為了脈沖展寬，因?yàn)橐裻r外遙挖器發出的快速

單音脈沖變?yōu)檩^易處IiP的較長的邏輯脈沖，就必頹實施脈沖展寬技術，即進行時間

延遲。-旦VI,收到紅外信號，單穩觸發器基本被鎖定，使輸出低電平保持足夠長

的時間來阻止脈沖輸入。只有這段時間過后，單穩觸發器才可以繼續接收與處理紅

外信號。也就是說發射第·次紅外遙控信號，可使后面雙穩電路翻轉一次，電燈狀

態改變一班。在發射一次遙控信號后，必須待2s后，再發射信號才有效，才能使

電路再次翻轉。

??? VI,可用PH302型等紅外接收二極管，【要求用CC1型高頻瓷介電容器，K

町州.IZL 22F、D【I5V超小型低功耗電磁繼電器，其他元器件無特殊要求。本電路

? 般不用作什么鍘試，即能進入正常T作，最大控制距離為iOm左右。
