光電電路耦合電路延時電路

采用光耦合器的照明延時關燈電路b

采用光耦合器的照明延時關燈電路b
提問者：Frank_Zjh 地點：- 瀏覽次數：7709 提問時間：07-20 05:56
我有更好的答案
提 交
1條回答
jiajia627 07-28 08:22

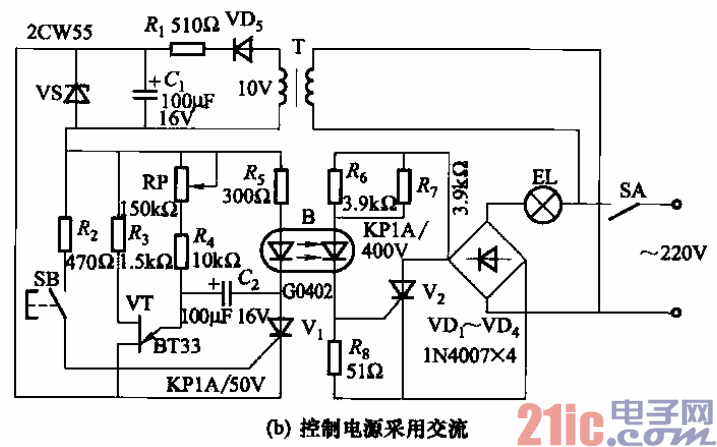

電路如圖2-48所示。圈2-48 (a)采用4.5V電池供電；圖2-48 (b)采用交流電容降

壓供電。圖2-48 (a)的延時時間由R3、RP和C決定；圖2-48 (b)的延時時間由R4、RP

和島決定。
