所示所示是大型高亮度LED驅動電路，為

了有足夠的驅動電流，集成電路采用了7447A或74247。

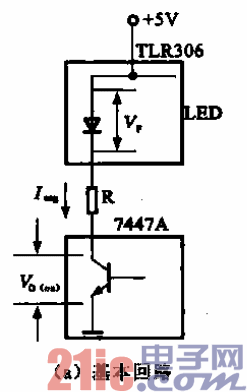

數碼顯示管中有8個發光二極管，7個用于顯示數字，1個用于顯示小數點。驅動集成電路和發光二極管

的等效電路如圖中所示，在顯示狀態．5v電源經發光二極管和限流電阻R接到驅動晶體管的集電

極。為使電路安全工作，要根據發光二極管所需要的電流選擇限流電阻，發光二極管的最大電流為35 mA，

每有一定余量設定為30 mA，除去發光二極管的壓降2V，和驅動晶體管導遁時的壓降0.3 V，限流電阻

的壓降約為2.7 V，R= V//=2.7 V/30 mA．R=90 0，因而選旯為100 Q。
