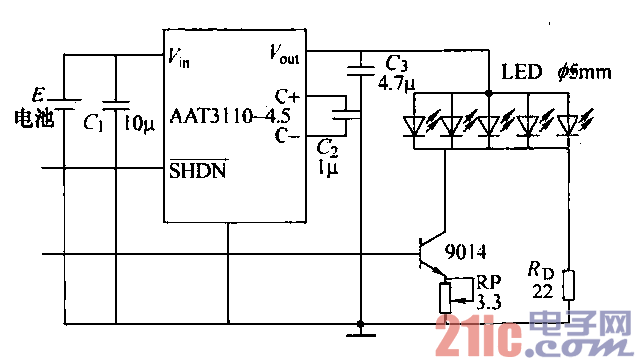

200mA峰信電流的手機照
相機閃光燈電路，采用一只AAT3110-4.5的電
容式電荷泵芯片，將手機鋰電池的電壓升壓并
穩壓至4.5V，向一組發光二極管LED提供工
作電壓和100～200mA峰值電流。峰值電流經
作為閃光開關的VF形成回路。電荷泵的輸入
濾波電容的電容量為lOtiF，輸出濾波電容的電
容量為4. 7vF，儲能電容的電容量為ltiF。Ri,
為發光管LED的平衡電阻。RP為峰值電流調
節電阻，調節RP的阻值可以設定峰值電流的
大小。
