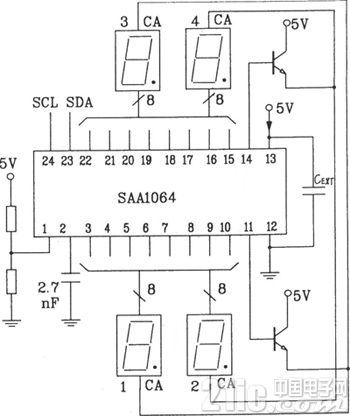

如圖為SAA1064串行I2C總線LED顯示驅動集成電路動態驅動接口電路。

由于SAA1064的動態掃描顯示是依靠片內的多路開關數據鎖存器及時釧控制電路，以主器件不必介入，因此使用動態工作方式最能發揮SAA1064的功能潛力，是最常用的工作方式。圖中LED的位號與數據操作格式中的段選數據順序?qū)?yīng)。CEXT為時鐘振蕩電容，它保證動態驅動用的工作信號。MX1、MX2為顯示器人公共極驅動信號輸出端。
