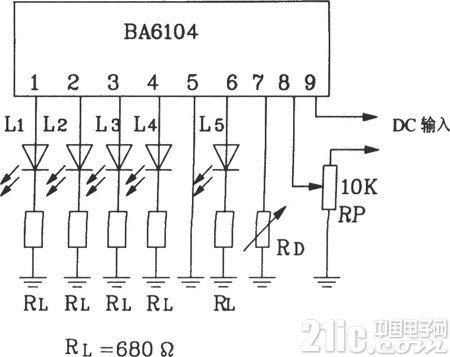

如圖是BA6104五位LED電平表驅動集成電路基本應用電路

BA6104由于輸入級采用了 PNP復合晶體管基極輸入方式，因此其輸入阻抗很高。輸出級采用射極跟隨器形式，調整圖中LED外接電阻RL，可改變LED驅動電流。7腳外接一電阻可改變Vref，當7腳開路時，基準電壓Vref由IC內部控制，其值近似為1V。若要求LED顯示電平低于1V時，只需在7腳與地之間接一電阻RD，則可降低Vref，如圖中;若要求顯示電平高于1V，只須在7腳與電源Vcc之間接一電阻R，則Vref會升高，其關系式為：Vref= [Vcc+0.75R(kΩ)]]/[0.75R(kΩ)+1]。
