555電路信號發生器電路

555多種信號發生器電路圖

555多種信號發生器電路圖
提問者：tianyu5655 地點：- 瀏覽次數：6910 提問時間：09-14 13:32
我有更好的答案
提 交
1條回答
luciferlemon 09-22 00:27

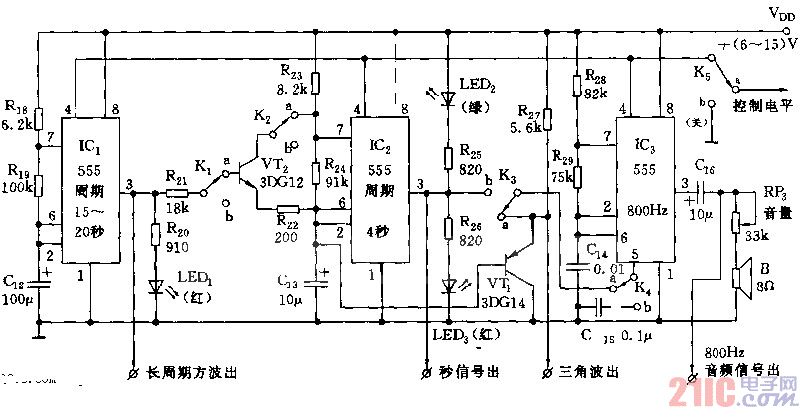

該電路是某監控裝置模型機有關計時和音響電路部分。包括15～20秒周期脈沖波、秒信號和800Hz音響電路。


IC1和R18、R19、C12組成無穩態多諧振蕩器，振蕩周期T=0.693（R18+2R19）C12，根據需要，可改變R19，改變周期和占空比。


IC2和R23、R24、C13組成秒時鐘振蕩器；IC3為800Hz音頻振蕩器，它的控制端5腳受控于VT1的導通或截止狀態，可發出變音調的音響。
