ne555是一種應用特別廣泛作用很大的的集成電路，屬于小規模集成電路，在很多電子產品中都有應用。ne555的作用是用內部的定時器來構成時基電路，給其他的電路提供時序脈沖。ne555時基電路有兩種封裝形式有，一是dip雙列直插8腳封裝，另一種是sop-8小型封裝形式。其他ha17555、lm555、ca555分屬不同的公司生產的產品。內部結構和工作原理都相同。

ne555的內部結構可等效成23個晶體三極管.17個電阻.兩個二極管.組成了比較器.RS觸發器.等多組單元電路.特別是由三只精度較高5k電阻構成了一個電阻分壓器.為上.下比較器提供基準電壓.所以稱之為555.

ne555屬于cmos工藝制造.

NE555引腳圖介紹如下

1地 GND 2觸發 3輸出 4復位 5控制電壓 6門限(閾值） 7放電 8電源電壓Vcc

應用十分廣泛.

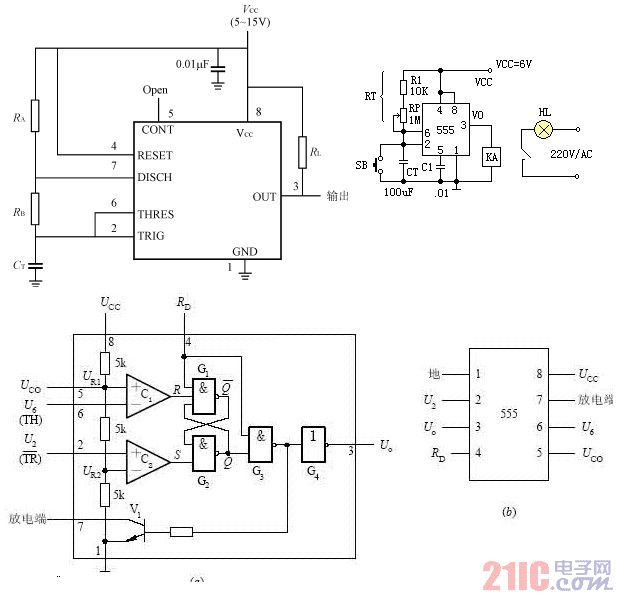

下面是一個簡單的ne555電路應用
