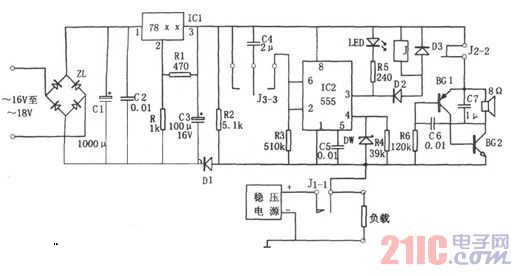

電路圖為直流穩壓電源保護電路。該裝置由降壓整流穩壓電源、單穩延時電路、繼電器控制電路、音頻反饋式振蕩電路等組成。其中降壓整流穩壓電源為整個電路提供直流電壓Vdd，且Vdd=+(5～12)V，具體的VDD值視穩壓塊IC1而定。

單穩延時電路由IC2(555)和R3、C4等組成。平時，常閉觸點J1-1閉合，負載正常時使IC2④腳電位為高電平(1V以上)，當負載短路時，555則因④腳電位為低電平(<0.6V)而被強制復位，③腳輸出的低電平使繼電器J吸合，觸點J1-1斷開，切斷短路的負載。同時觸點J2-2、J3-3分別接通，使由BG1、BG2、C6、C7、R6組成的音頻反饋式振蕩器因加上電壓而振蕩，其發出約lkHz的音響信號，以提醒使用者注意。觸點J3-3接通后，C4通過R3進行充電，使IC②腳電位下降，當②腳電位降至低于1/3VDD時，555則發生置位。③腳輸出的高電平使J釋放，觸點J1-1接通。若此時仍短路，則再進行保護。相應C4的充電時間即為555的延時保護時間td=1.1R3C4。保護時間長短可通過改變時間常數R3C4來進行調節。

本保護電路可對直流電壓源短路進行保護，因而可作為穩壓源的一個附件，或在進行電源設計時，進行一體化設計。其對直流輸出l.5～50V范圍內的電壓源在出現短路時以0.1秒的速度切換負載，進行保護，且本電路還具有延時自動恢復功能。
