4h的交流電源定時器（555，BH4024）電路

4h的交流電源定時器（555，BH4024）電路
提問者：hgimtk 地點：- 瀏覽次數：740 提問時間：01-26 00:35
我有更好的答案
提 交
1條回答
qwer31 02-02 07:59

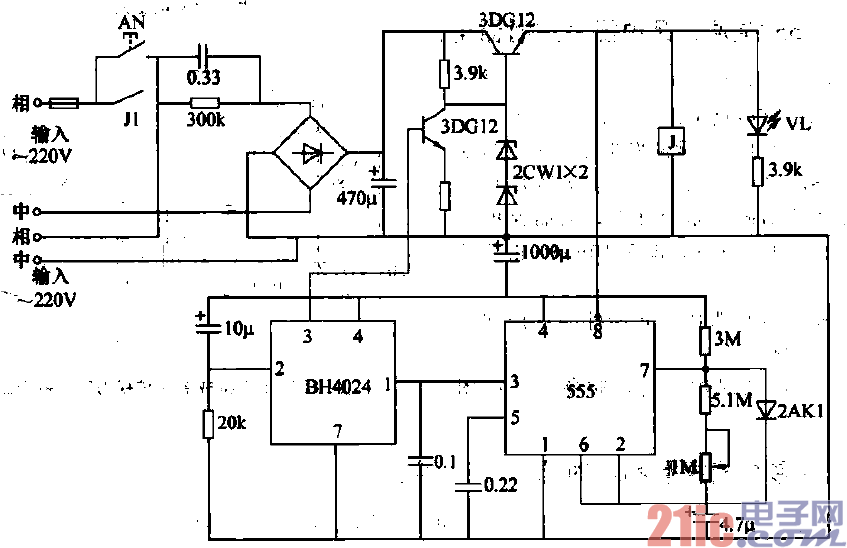

(1)電路原理簡介如圖3—14所示為4h的交流電源定時電路。在該電路中．BH4024為7級二進制串

行計敷器／分頻器．555為時基電路。AN為定時觸動按鈕。每按下AN -次，輸出交流電‘#釉v供電4h．

然后即斷電．該電路可用于單位上下午的工作時間按4h方式供電。

??? (2)元器件參數選擇元器件的選用如圖3—14所示，無特殊要求。

??? (3) 4h的交流電源定時器(555、BH4024)電路如圖3-14所示。
