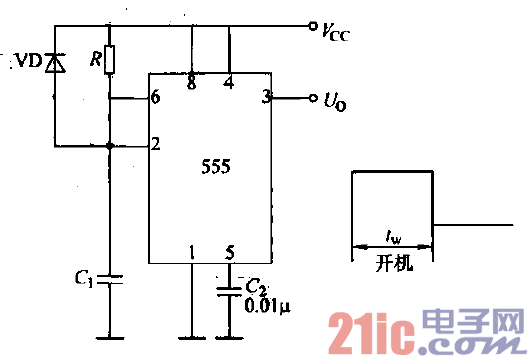

(1)電路原理簡介該電路如圖3-2所示。當電
? 路接上電源后，由于電容Cl來不及充電，555的②和
? @腳處于低電平，③腳輸出蒿電單。隨著電容Cl充
? 電，555的②和⑥腳電位開始上升，直到②腳電位升到
? V(z時，電路發生翻轉，輸出端U{)由高電平變?yōu)榈碗?br/>
? 平，并一直保持下去。延遲時間tw -1. iRc。這種電
? 路多用來控制整機電路中盼局部電路在開機工作一定
? 時間后斷開電源而使其停芷工作。
??? (2)元器件參數選擇元器件的選用如圖3-2所
? 示，無特殊要求。
??? (3) 555開機延時輸出高電平電路如圖3-2。所示
