模擬電路耦合電路

由PGA204／205與運放OPA602構成的交流耦合可編程放大器

由PGA204／205與運放OPA602構成的交流耦合可編程放大器
提問者：vywywerwa 地點：- 瀏覽次數：301 提問時間：09-15 01:58
我有更好的答案
提 交
1條回答
iwqudwnd 09-21 23:00

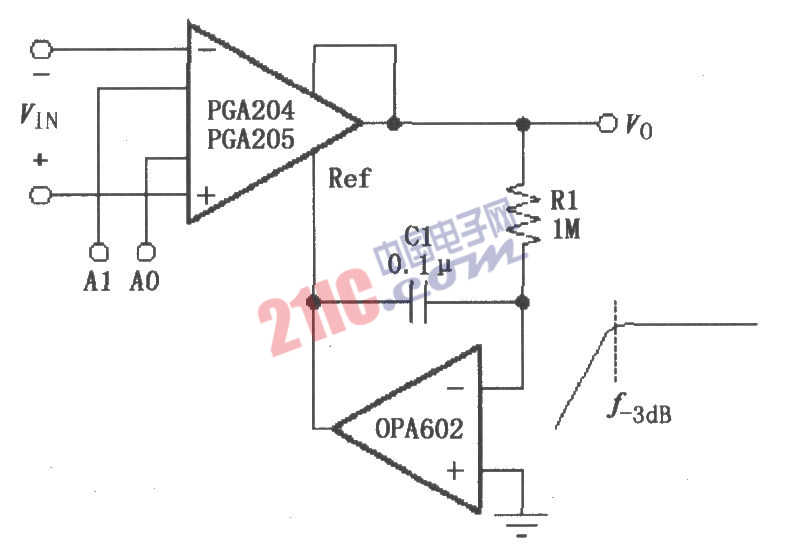

如圖所示為由PGA204／205與運放OPA602構成的交流耦合可編程放大器。該電路采用運放OPA602形成反饋到Ref腳，而運放OPA602外接C1、R1后具有交流特性，f-3db=1／2πR1C1=1.59Hz，因此構成交流耦合儀表放大電路。通過A0、A1對PGA204／205進行增益設置，輸入信號經過PGA204／205放大后輸出。

?

?
