圖1中所示電路可產生高壓信號，用于控制BST(鈦酸鋇鍶)電容的電容量。只需向正確的端子施加0 V與30 V的電壓，便可改變BST電容量。這樣，電介質厚度改變，因此電容量改變。BST常用于調諧天線陣列和可調濾波器。尤其對于這些調諧應用具有明顯優勢，例如，補償組件容差誤差、精密調諧濾波器截止頻率或者針對可調天線進行網絡阻抗匹配。

?

?

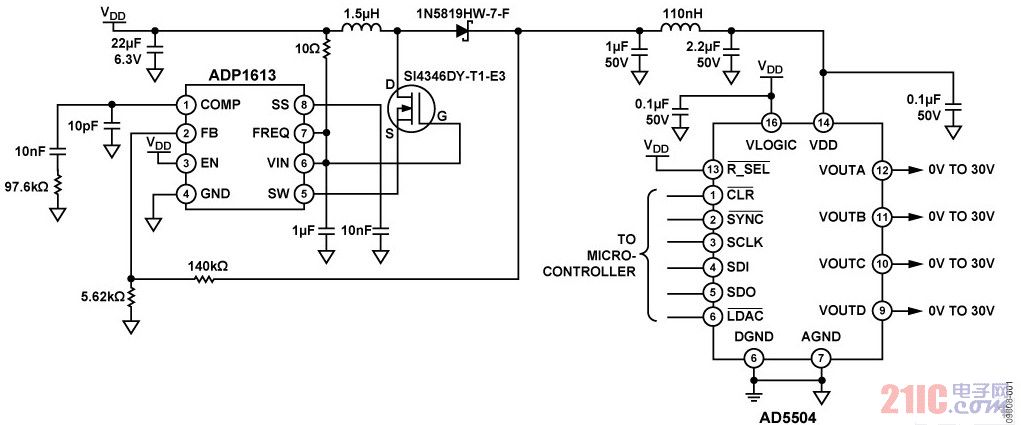

圖1.升壓電源和高壓DAC為BST電容提供調諧信號(簡化示意圖：未顯示所有連接)

此類應用需要一個方便、緊湊、低成本的電路來產生高壓電源，僅為了該功能添加獨立電源通常并不實用。圖1中的電路采用ADP1613 升壓轉換器和 AD5504 30 V/60 V DAC便滿足了上述要求。升壓調節器電路的總電路板面積僅為43 mm2。ADP1613提供8引腳MSOP封裝，AD5504提供16引腳TSSOP封裝。

升壓電路也可用于LED驅動器應用，以及在光學通信系統中提供接收機偏置電壓。
