模擬電路微分電路

低噪聲微分器電路圖

低噪聲微分器電路圖
提問者:56156dafa 地點:- 瀏覽次數:4987 提問時間:02-14 12:21
我有更好的答案
提 交
1條回答
jinxibin 02-23 04:52

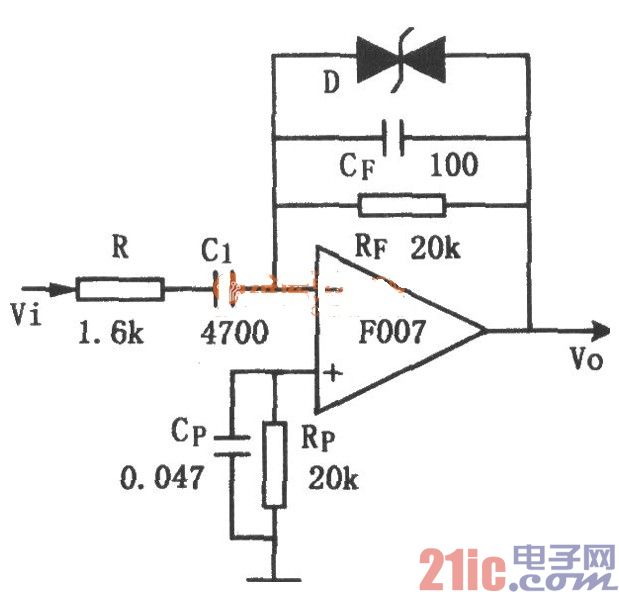

如圖所示為低噪聲微分電路。該電路是在基本微分器基礎上增加少量元件,從而具有過載保護能力,穩定性好且噪聲低。R的接入能使電路穩定,并起減小噪聲和增大輸入阻抗的作用。在微分器工作頻率不高時,為了更好的抑制高頻噪聲,加了電容Cp。穩壓管D是考慮有可能突然出現很大的單極噪聲而設置。Cp是用于將Rp上的熱噪聲旁路,并能保持回路穩定。
