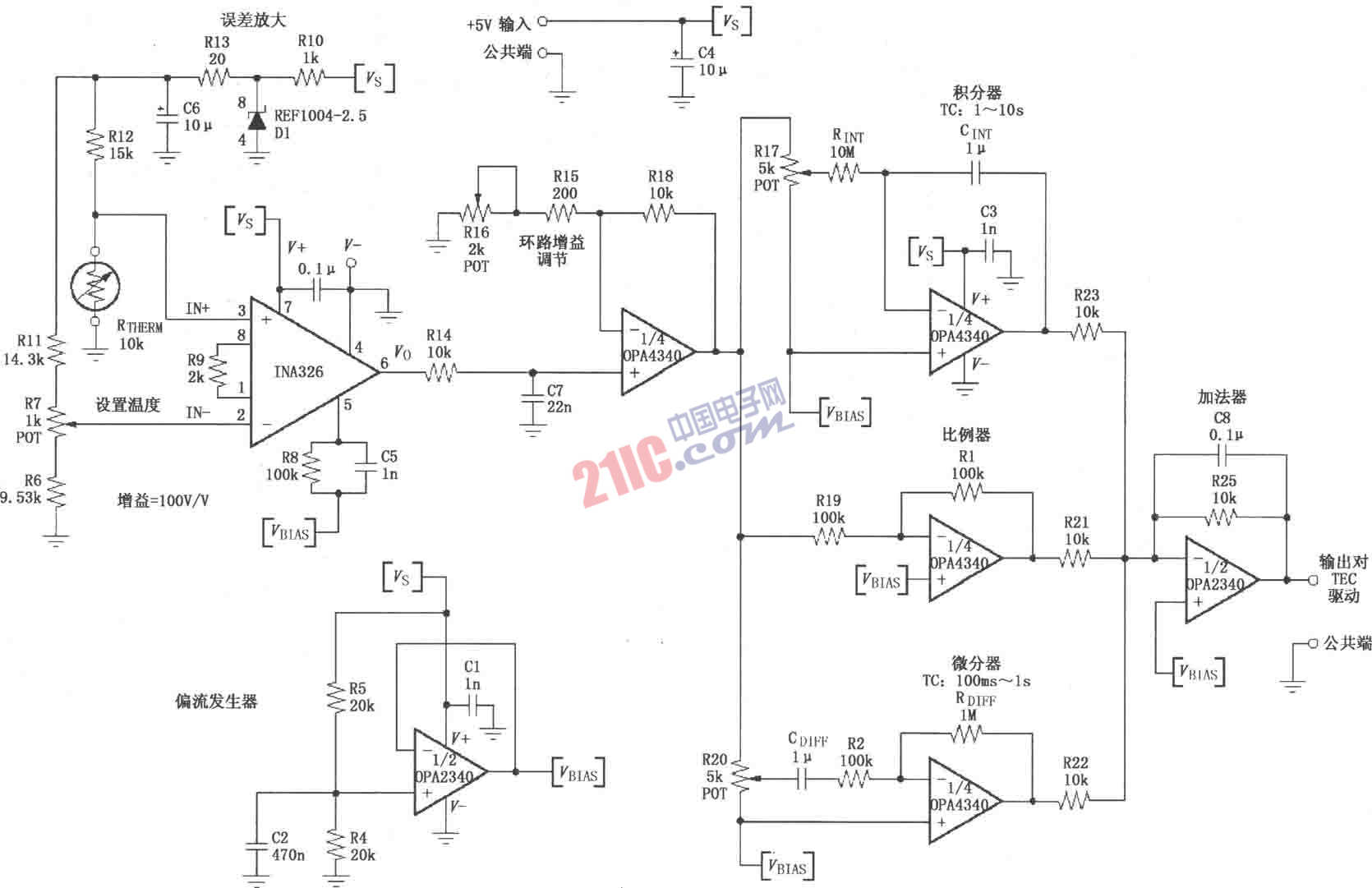

如圖所示為由INA326／327構成的單電源PID(比例-積分-微分)溫度控制環路。該電路主要完成對溫度的檢測控制工作。熱敏電阻RTHERM檢測溫度，將溫度變化轉換為電信號輸入INA326／327，放大后輸出到運放1／4(OPA4340)進一步放大和調整，然后送入由三個運放1／4(OPA4340)組成的比例電路、積分電路、微分電路(即PID)處理，最后合成后由1／2(OPA2340)輸出。電位器R7用于設置溫度，調節R7可以使熱敏電阻RTHERM在初始溫度時輸出為零，即確定初始溫度點。電位器R16用于調節環路增益，調節R16可以使加到比例電路、積分電路和微分電路的電平處于最合適的值。電位器R17、R20用于分別調節施加在積分電路和微分電路輸入端的電平，使之處于最合適的值。由1／2(OPA2340)構成電壓跟隨器作為偏流發生器，以低阻輸出向各電路提供偏流。

?

?
