模擬電路微分電路

實用微分器電路圖

實用微分器電路圖
提問者：60user1 地點：- 瀏覽次數：5048 提問時間：12-20 08:17
我有更好的答案
提 交
1條回答
wewxvqer 12-23 08:16

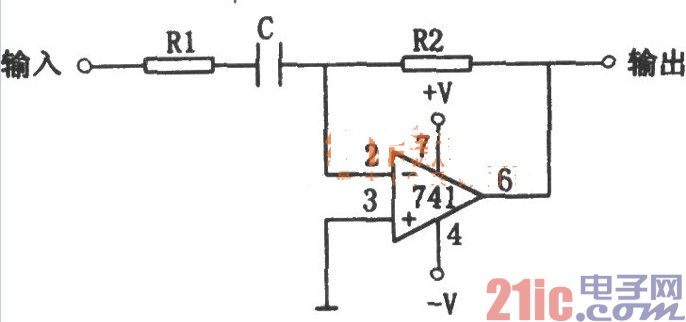

如圖所示為實用微分電路。該電路為由通用運放構成。當微分器輸入一個三角波時，其輸出為方波，而輸入信號頻率由電路中電阻R1、R2和電容C決定。本電路要求R1的值約為R2的十分之一，即：


R1=R2/10


而電容C的值由R2的值與輸入頻率fin共同確定，其關系為：


C=1/R2fin


同樣，若已知C的值，則R。的值由下式求得：


R2=1/Cfin
