模擬電路耦合電路晶體管

兩個共發射極晶體管放大器連接的電容耦合二級放大器

兩個共發射極晶體管放大器連接的電容耦合二級放大器
提問者：腦洞大賽15 地點：- 瀏覽次數：4304 提問時間：06-21 21:10
我有更好的答案
提 交
1條回答
英瑞博111 06-22 19:11



兩個共發射極晶體管放大器連接的電容耦合二級放大器

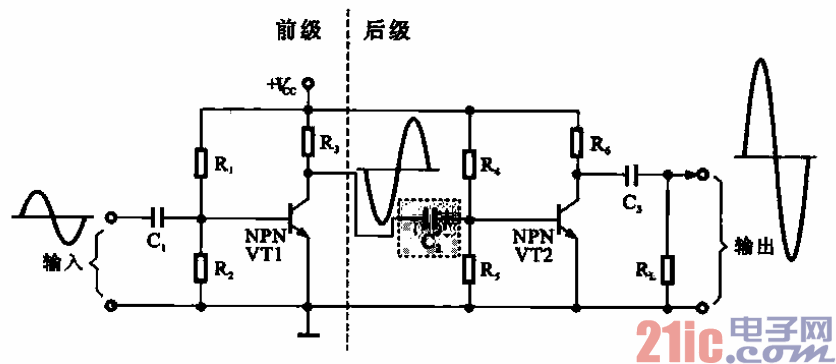

所示為兩個共發射極晶體管放大器連接而成的電容耦合二級放大器，可以獲得較高的放

大倍數。前級共發射極晶體管放大器的輸出通過電容器c2耦合到后級共發射極晶體管放大器

的輸入端。電容器的耦合作用是通交流隔直流，使用電容器耦合，虢可以防止某級放大器的直流偏壓影響

下一級的直流偏壓，但是交流信號卻能夠直接地通過耦臺電容器，送入下一級放大器。
