單管直流耦合放大電路

(l)單管直流耦臺放大器

??? 所謂單管直流耦合電路是指放大電路中只由一只晶體管構成，它與共射極基本放大電路相比，僅少

了兩個耦合電容器C，和Q。由于沒有C．、G的隔直流作用，因而信號源和負載均對直流工作狀態產生影

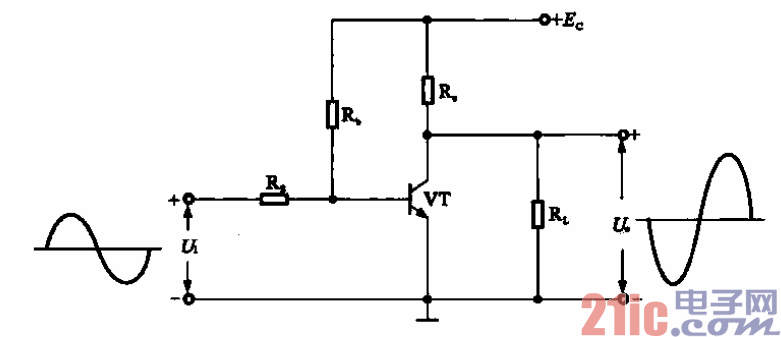

響。圖所示為單管直流耦合放大電路，其中的關鍵器件為一只三極管和提供偏壓的電阻器。

??? 電路中的偏置電阻器(R扛)通過電源給晶體管

基極供電：負載電阻器(凡)通過電源給晶體管集電

極供電；電阻器(Rs)對信號源來說是限流電阻器，

為晶體管提供適當?shù)妮斎腚娏?。電阻?RL)則是放

大囂輸出信號的負載電阻器．晶體管(VT)的功能

是放大基極的輸入信號。
