兩級阻容耦合放大電路

?耦臺放大電路除了直流耦合放大電路外，還有阻容耦合放大電路和變壓器耦合放大電路的形式。

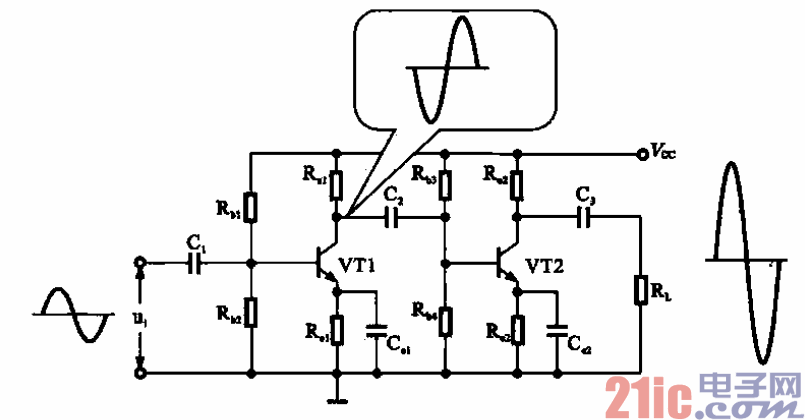

??? ①阻容耦合多級放大電路。圖所示為兩級阻容耦合放大電路。從圖可以看出，在兩個單級放

大器之間，交流信號是通過耦合電容器C2從第1級向第2級傳送的。第1級的“負載”就是第2級的“輸

入電阻”。交流信號經第1級放大后，由耦合電容器cz送入第2級，信號電壓就落在了第2級的輸入電阻

器兩端，這就是阻容耦合的含義。

??? 阻容耦合方式有兩個突出的優點t -是耦合電容器有隔直作用，所以各級放大器的工作點彼此獨立，

給電路的設計和維修帶來了很大的方便：二是在信號頻率已知的條件下，適當選取容量較大的耦合電容器，

可以減小信號在電容器上的損耗，以提高傳輸效率。

??? 阻容耦合方式的缺點：不能放大頻率很低的信號。因?yàn)?，對頻率很低的信號，耦臺電容器的容抗很

大，信號的傳輸效率太低。

??? 阻容耦合方式多用于各種頻率的小信號放大電路。
