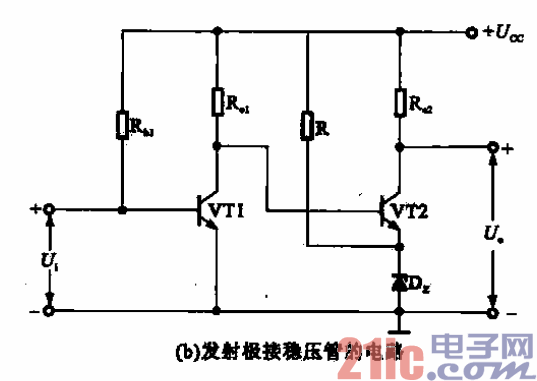

抬高VT2基極電位的直流耦合電路b

直流耦合放大電路中各級的工作點不獨立，互相影響，存在零點漂移現

象，

??? 放大器的基本功能是穩定放大輸入的信號。當無輸入信號時或輸入信號為零時（輸入端接地），輸出

應保持一定的電壓值或零值不變。但由于環境溫度或供電電壓的變化使放大器的輸出出現波動或變化，這

種現象被稱之為零點漂移。

??? 其實，由于溫度變化、電源電壓的波動和晶體管老化等原因，三極管參數發生變化是客觀存在的，

因此引起各級放大電路的零點漂移是必然的。只不過在阻容耦合電路中（放大器之間由電容器連接而不是

直接連接的耦合電路），由于耦合電容器的作用將這種漂移限定在本級范圍內，不會影響下一級，更不會

逐級放大。但在直流耦合放大屯路中，第一級的微小變化（漂移）就會影響下一級甚至還會逐級放大，在

輸出端產生嚴重的漂移，如圖1-42所示。

??? 該電路為濕度檢測電路，濕度傳感器的阻抗變化會引起輸出電壓變化，經放大后變成電壓的變化量。

??? 放大電路的零點漂移通常是用輸出端的漂移電壓折合到輸入端的漂移量來衡量，即把輸出端的零點

漂移電壓與放大電路的電壓放大倍數的比值作為該放大電路的零點漂移電壓指標。其值越小，電路質量

越好。

??? 零點漂移對輸出產生影響主要是第一級，因此，抑制或減小放大電路的零點漂移就是要抑制或減小

第一級的零點漂移。通常采取的措施有以下幾個方面。

??? ④選用穩定性好的高質量硅晶體管。

??? ②采用單級或級間負反饋電路，有利于減小零點漂移。

??? ③利用反向變化的熱敏元件去補償放大管因溫度影響引起的零點漂移。

④采用差動放大電路能有效地抑制零點漂移，是直流放大電路的主要形式。
