多級直流耦合放大電路a

?(3)多級直流耦合放大電路

??? 在由多級放大電路組成的直流耦合放大電路中，如果每級都使用NPN型三極管，為了使各級都有合

適的工作點，后級的基極、集電極電位需要逐級升高，以致減小了末級輸出電壓的變化范圍。為了解決這

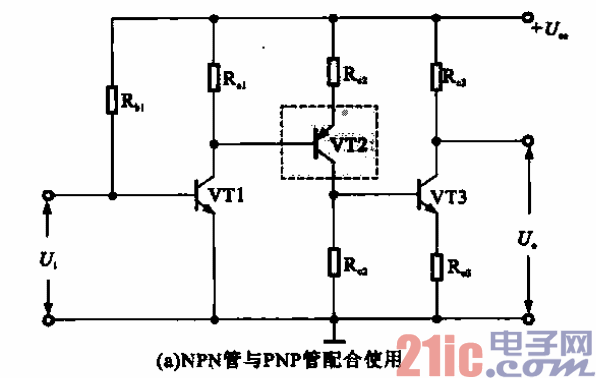

個問題，在實際應用中，可采用NPN和PNP管配合使用，以降低后級的直流電位，如圖所示。圖

(8)所示為NPN管cvri)_和PNP管(VT2)祝合使用，用來降低后級(VT3)的電位。此外，也

可以利用射極輸出器、穩壓二極管等降低后級放大電路的直流電位。圖l-43 (b)所示為使用射極輸出器

cvn)用來降低后級(、rr3)的電位。
