兩級變壓器耦合中頻放大電路

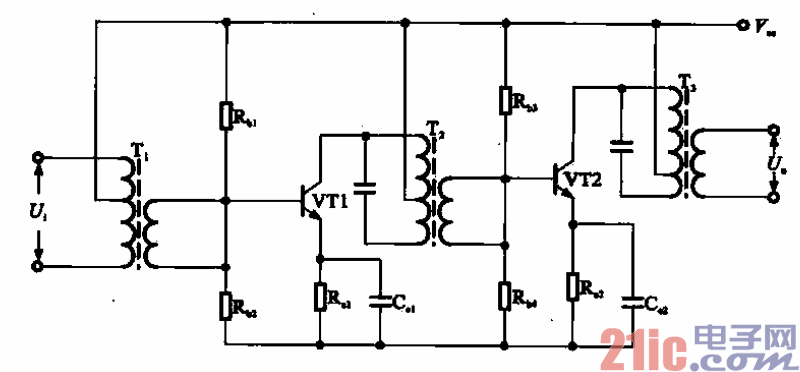

變壓器耦臺多級放大電路。圈所示為兩級變壓器耦合中頻放大電路。第1級和第2級之間
通過變壓器互相連接。
??? 變壓器耦合有兩個優點：一是因為變壓器只能耦合交流信號（即只能變交流不能變直流），所以，前
后兩級的靜態工作點也是彼此獨立的；二是變壓器有阻抗轉換作用，利用變壓器耦臺．前后兩級之間可以
獲得最佳阻抗匹配，以使前級放大器能夠向后級放大器輸出最大的功率。
??? 變壓器耦合方式的缺點：一是不能放大頻率很低的信號；二是變壓器的體積和質量都較大，不適于
小型化和集成化。
??? 變壓器耦合方式可廣泛用于低頻功率放大器、中頻放大器和高頻放大器等電路中。
