模擬電路耦合電路直流電路

抬高VT2基極電位的直流耦合電路a

抬高VT2基極電位的直流耦合電路a
提問者：031220705 地點：- 瀏覽次數：6618 提問時間：07-08 13:26
我有更好的答案
提 交
1條回答
pu76543 07-13 03:38



.抬高VT2基極電位的直流耦合電路a

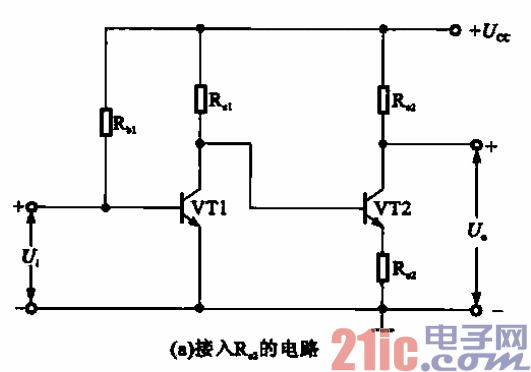

為了能使兩級直流耦合電路能正常放大工作，必須抬高VT2管的基極電位。圖所示是抬高VT2

管基極電位的實用電路。圖 (a)所示是在VT2的發射極接一電阻器RaZ.這種方法雖然抬高了基極

電位使VT1和vr2都能正常放大工作，但第二級電壓放大倍數嚴重下降。

??? 為了既能抬高基極電位，又能使VT2的放大倍數不致下降太多，將Re2改換成一穩壓管D；，如圖1-41

(b)所示。圖中電阻器R的作用是確保穩壓管工作在穩壓區的限流電阻器。
