共模信號射極耦合差動放大電路a

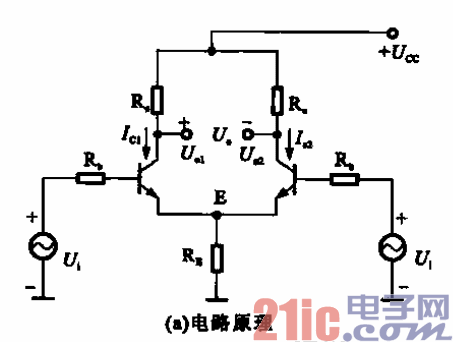

假設在電路兩輸入端加大小相等、極性相同的信號（稱之為共模信號），如圖所示，則

七I和如將同時增加，使流過凡的電流Ie=ICI+ICZ。于是，e點電位U升高，起到電流負反饋的作用。換

句話說，對共模輸入信號，＆的存在引入了強烈的負反饋，使共模放大倍數大大減小，因而也就減小了零

點漂移。

??? 圖所示是差動放大器在音頻功率放大電路中的應用實例。在輸入電路中使用了兩組差動放

大器。從而有效地抑制了零點漂移的產生，降低了噪聲和干擾的影響。
