NE5532

購買收藏

雙路低噪聲高速音頻運算放大器

中文數據手冊

產品信息

NE5532是高性能低噪聲雙運算放大器（雙運放）集成電路。與很多標準運放相似，但它具有更好的噪聲性能，優良的輸出驅動能力及相當高的小信號帶寬，電源電壓范圍大等特點。因此很適合應用在高品質和專業音響設備、儀器、控制電路及電話通道放大器。用作音頻放大時音色溫暖，保真度高，在上世紀九十年代初的音響界被發燒友們譽為“運放之皇”，至今仍是很多音響發燒友手中必備的運放之一。

優勢特點

小信號帶寬：10MHZ

輸出驅動能力：600Ω，10V有效值

輸入噪聲電壓：5nV/√Hz(典型值)

直流電壓增益：50000

交流電壓增益：2200-10KHZ

功率帶寬： 140KHZ

轉換速率： 9V/μs

大的電源電壓范圍：±3V-±20V

單位增益補償

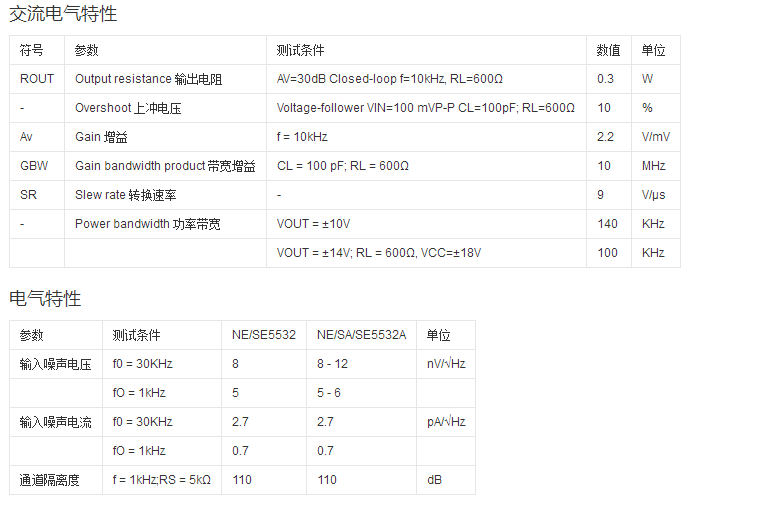

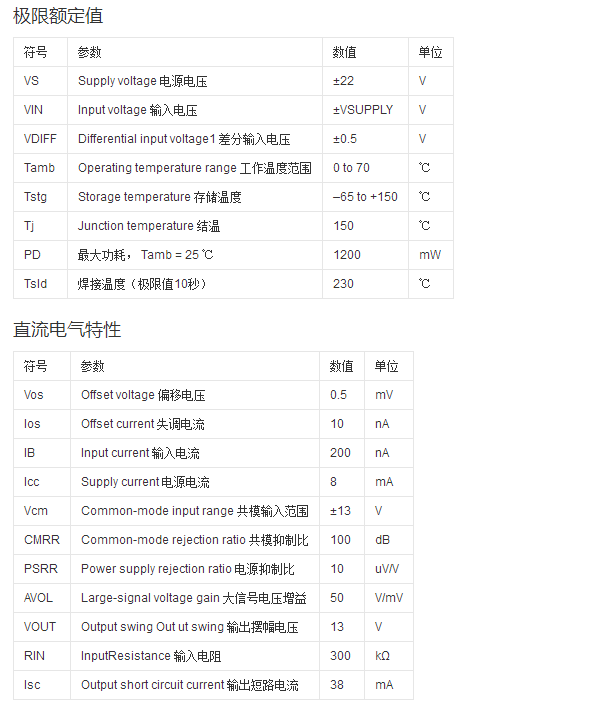

規格參數


電路圖、引腳圖和封裝圖

NE5532 封裝圖
NE5532 引腳圖
NE5532電路圖

在線購買

型號	制造商	描述	購買
NE5532AD8R2G/BKN	Bourns	固定電感器 Nonstandard 2.7μH ±5% 145mA 1.2Ω 75MHz 25@7.96MHz	立即購買
NE5532DR2G/BKN	Yageo	貼片電阻 0603 10.7KΩ ±1% 1/10W ±150ppm/℃	立即購買
NE5532D8R2G/BKN	MDD	辰達行 DO-15 500W 78.6V	立即購買
NE5532AIP	Renesas	有源晶振 3.3V SMD-6 120MHz	立即購買
NE5532APS	Aker	無源晶振 50Ω 32MHz 10pF ±50ppm -40℃~+125℃ SMD3225_4P	立即購買
NE5532PS	MERCURY	有源晶振 2.5V SMD-6 156.675MHz	立即購買

技術資料

標題	類型	大?。↘B）	下載
NE5532,NE5532A,SA5532,SA5532A,pdf(Dual Low-Noise Operational Amplifier)	RAR	482	點擊下載
NE5532 NE5533 NE5534在音頻電路中的應用	RAR	190	點擊下載
基于Ne5532運放實用直流放大器的設計	PDF	211	點擊下載
NE5532單電源運放前級電路圖	UNKNOW	34	點擊下載
NE5532小功率耳機放大器制作	DOC	58	點擊下載
ne5532高性能低噪聲雙運算放大器（雙運放）集成電路	PDF	861	點擊下載
NE5532+LM1875_protel格式源文件	RAR	24	點擊下載
NE5532電路應用整合文檔	DOC	1188	點擊下載

應用案例更多案例

NE5532運放推動的單端甲類耳放
這是一款用NE5532推動的單端甲類耳機放大電路,當然NE5532也可以換成其他如AD827和OPA2604等的高檔運放.由于后級管工作在甲類狀態,相信音質會不錯.
2019-01-31
基于NE5532的電子二分頻前級電路
但是LC分頻器處理的是功放輸出的大功率信號，體積大，成本高，調試?yán)щy，還會帶來接入功率損耗，引起功放的阻尼特性變化。
2020-04-19
NE5532并聯輸出耳放電路,NE5532 headphone amplifier
NE5532并聯輸出耳放電路,NE5532 headphone amplifier 關鍵字：NE5532并聯輸出耳放電
2018-09-21
NE5532前級放大電路
NE5532前級放大電路
2009-09-17
ne5532耳放電路圖
ne5532耳放電路圖一： ne5532耳放電路圖二
2008-03-28
ne5532話放電路圖
ne5532話放電路圖
2008-03-28
NE5532音調電路圖
NE5532音調控制電路圖
2008-03-28
ne5532電路圖全集
ne5532運算放大電路圖: :
2008-03-28
