LM393

購買收藏

?Comparator, Dual, Low Offset Voltage

制造商：ON

中文數據手冊

產品信息

LM393 是雙電壓比較器集成電路。

輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用)，輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時，輸出晶體管將退出而且輸出電壓將很快上升。

The LM393 series are dual independent precision voltage comparators capable of single or split supply operation. These devices are designed to permit a common mode range-to-ground level with single supply operation. Input offset voltage specifications as low as 2.0 mV make this device an excellent selection for many applications in consumer automotive and industrial electronics.

Wide Single-Supply Range: 2.0 Vdc to 36 Vdc
Split-Supply Range: +/-1.0 Vdc to +/-18 Vdc
Very Low Current Drain Independent of Supply Voltage: 0.4 mA
Low Input Bias Current: 25 nA
Low Input Offset Current: 5.0 nA
Low Input Offset Voltage: 2.0 mV (max) LM393A 5.0 mV (max) LM293/393
Input Common Mode Range to Ground Level
Differential Input Voltage Range Equal to Power Supply Voltage
Output Voltage Compatible with DTL, ECL, TTL, MOS, and CMOS Logic Levels
ESD Clamps on the Inputs Increase the Ruggedness of the Device without Affecting Performance

優勢特點

該電路的特點如下：

工作溫度范圍:0°C -- +70°C

SVHC(高度關注物質):No SVHC (18-Jun-2010)

器件標號:393

工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～ 36V，雙電源：±1～±18V；

消耗電流小， ICC=0.4mA；

輸入失調電壓小， VIO=±2mV；

共模輸入電壓范圍寬， VIC=0～VCC-1.5V；

輸出與TTL，DTL，MOS，CMOS 等兼容；

輸出可以用開路集電極連接“或”門；

表面安裝器件:表面安裝

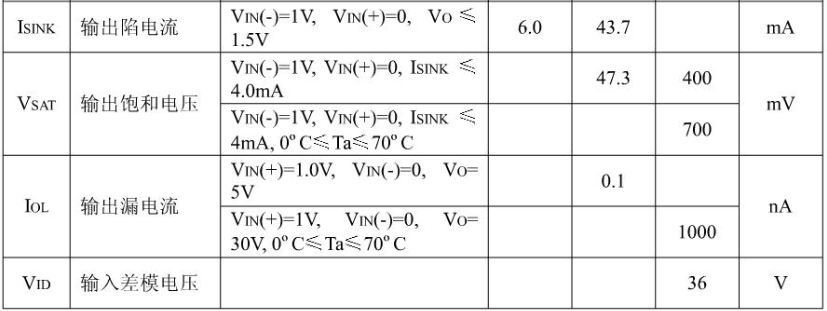

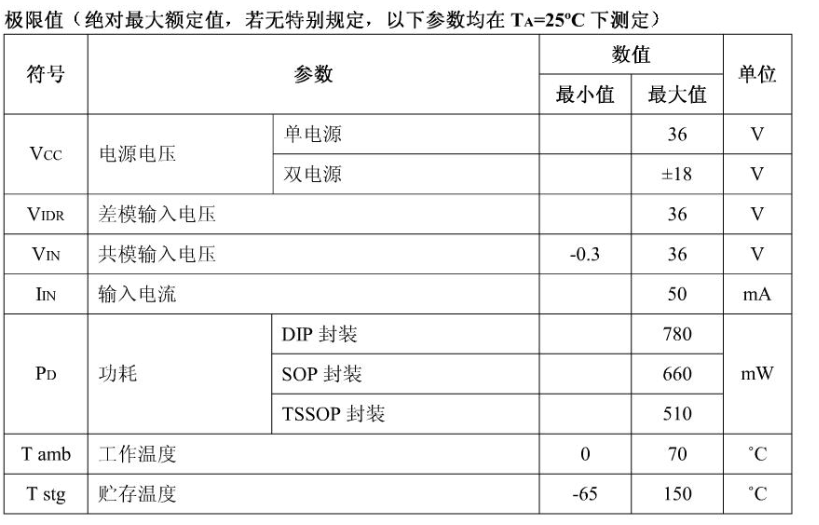

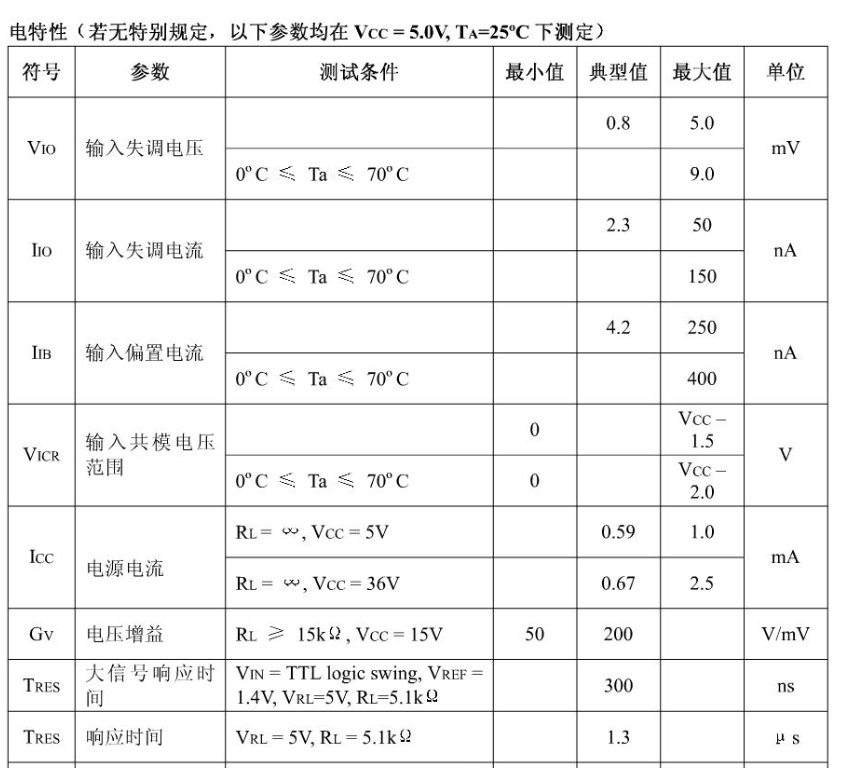

規格參數


電路圖、引腳圖和封裝圖

LM393電路圖
LM393 引腳圖

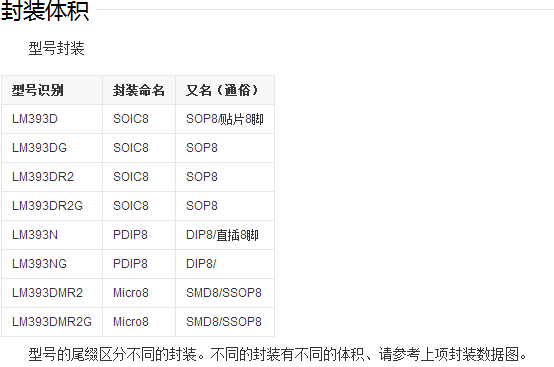

LM393 封裝圖

在線購買

型號	制造商	描述	購買
LM393DR2	ON	COMPARATOR	立即購買
LM393DR2G	ON	低偏置電壓雙比較器 SOIC8_150MIL 2V~36V,±1V~18V 16mA	立即購買
LM393NG	ON	低偏置電壓雙比較器 PDIP8_10.16X7.11MM	立即購買
LM393DG	ON	IC COMP DUAL LV OFFSET 8-SOIC	立即購買
LM393DMR2G	ON		立即購買
LM393DMR2	-	-	立即購買

技術資料

標題	類型	大?。↘B）	下載
Low Offset Voltage Dual Comparators	PDF	113	點擊下載
SOIC-8 Narrow Body	PDF	61	點擊下載
8 LEAD PDIP	PDF	34	點擊下載
Micro 8 lead Surface Mount	PDF	56	點擊下載
LM393_PKG.GIF	UNKNOW	9	點擊下載
