制造商：ON
LM2596 開關電壓調節器是降壓型電源管理單片集成電路，能夠輸出 3A 的驅動電流，同時具有很好的線性和 負載調節特性。固定輸出版本有 3.3V、5V、12V， 可調版本可以輸出小于 37V 的各種電壓。 該器件內部集成頻率補償和固定頻率發生器，開關頻率為 150KHz，與低頻開關調節器相比較，可以使用更小 規格的濾波元件。由于該器件只需 4 個外接元件，可以使用通用的標準電感，這更優化了 LM2596 的使用，極大地 簡化了開關電源電路的設計。 其封裝形式包括標準的 5 腳 TO-220 封裝（DIP）和 5 腳 TO-263 表貼封裝（SMD）。 該器件還有其他一些特點：在特定的輸入電壓和輸出負載的條件下，輸出電壓的誤差可以保證在±4%的范圍 內，振蕩頻率誤差在±15%的范圍內；可以用僅 80μA 的待機電流， 實現外部斷電；具有自我保護電路（一個兩級 降頻限流保護和一個在異常情況下斷電的過溫完全保護電路）
應用領域
※ 高效率降壓調節器
※ 單片開關電壓調節器
※ 正、負電壓轉換器
※ 3.3V、5V、12V 的固定電壓輸出和可調電壓輸出
※ 可調輸出電壓范圍 1.2V～37V±4%
※ 輸出線性好且負載可調節 ※ 輸出電流可高達 3A
※ 輸入電壓可高達 40V
※ 采用 150KHz 的內部振蕩頻率，屬于第二代開關電壓調節器，功耗小、效率高
※ 低功耗待機模式，IQ的典型值為 80μA
※ TTL 斷電能力
※ 具有過熱保護和限流保護功能
※ 封裝形式：TO-220（T）和 TO-263（S）
※ 外圍電路簡單，僅需 4 個外接元件， 且使用容易購買的標準電感

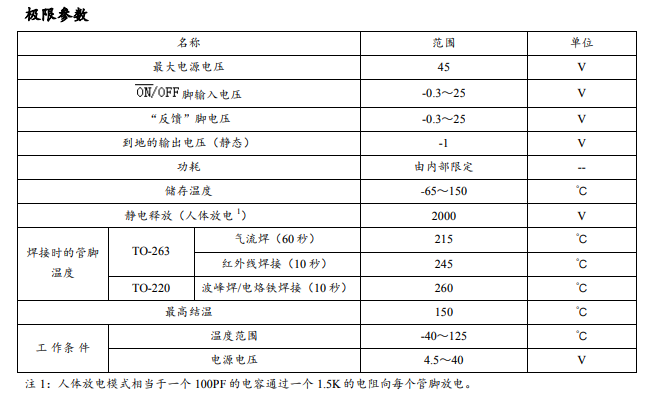

LM2596電路圖
LM2596 引腳圖
LM2596 引腳圖
LM2596 引腳圖
LM2596 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| LM2596TADJG | ON | SWITCHING REGLTR, VOLTAGE-MODE | 立即購買 |
| LM2596DSADJR4G | ON | 立即購買 | |
| LM2596DSADJG | ON | 立即購買 | |
| LM2596TVADJG | ON | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| 150 KHz 3A Step-Down Voltage Regulator | 449 | 點擊下載 | |
| TO-220 5 LEAD | 60 | 點擊下載 | |
| TO-220 5 LEAD OFFSET | 254 | 點擊下載 | |
| 5 LEAD D2PAK | 34 | 點擊下載 | |
| LM2596_PO.JPG | UNKNOW | 17 | 點擊下載 |
| LM2596_MS.JPG | UNKNOW | 25 | 點擊下載 |
| LM2596_AD.JPG | UNKNOW | 13 | 點擊下載 |
| LM2596ADPBCKGEVB Bill of Materials ROHS Compliant | 110 | 點擊下載 |
為了更形象更具體的描述電源芯片的可變電壓輸出功能，以LM2596電源芯片為例說明，詳細闡述它的固定電阻式電路設計過程。
本文主要介紹了lm2596應用電路圖大全（可調/穩壓/降壓）。LM2596是降壓型電源管理單片集成電路的開關電壓調節器，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性。固定輸出版本有3.3V、5V、12V，可調版本可以輸出...
LM2596 系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠驅動具有出色線路和負載調節的 3A 負載。這些器件提供 3.3 V、5 V、12 V 的固定輸出電壓和可調輸出版本。 這些穩壓器需要最少數量的外部元件，使用簡單，包括內部頻率補償和固定頻率振蕩器。
本文以lm2596中心，對lm2596的內部圖框原理、引腳圖功能、特性參數及應用電路進行了詳細的介紹。
本文主要介紹了基于 CN3705和 LM2596 芯片設計的鋰電池充放電系統。鋰電池充電電路采用電源管理芯片CN3705設計，為鋰電池提供涓流、恒流、恒壓三階段充電。并具體介紹了電路和參數設計過程；放電系統通過電源管理芯片 LM...
4001是上海芯龍的，2596廠家就比較雜了，有國產也有進口原裝。做車載充電的話要看看你的負載電流，xl的有好多車載降壓用的芯片。
本文介紹了lm2596輸入電壓范圍及使用方法，lm2596輸入：直流4-35V（輸入的電壓必須比要輸出的電壓高1.5v以上；lm2596輸出：直流2-30V電壓連續可調，高效率最大輸出電流為3A。
本文分析了基于單片機控制的DC-DC變換電路，控制系統設計采用LM2577和LM2596設計升壓電路和降壓電路，控制buck電路的接通關斷，以保證DC-DC的變換。
