描述：　　

  鎖相環CC4046為數字PLL，內有兩個PD、VCO、緩沖放大器、輸入信號放大與整形電路、內部穩壓器等。它具有電源電壓范圍寬、功耗低、輸入阻抗高等優點，其工作頻率達1MHz，內部VCO 產生50% 占空比的方波，輸出電平可與TTL電平或CMOS 電平兼容。同時，它還具有相位鎖定狀態指示功能。

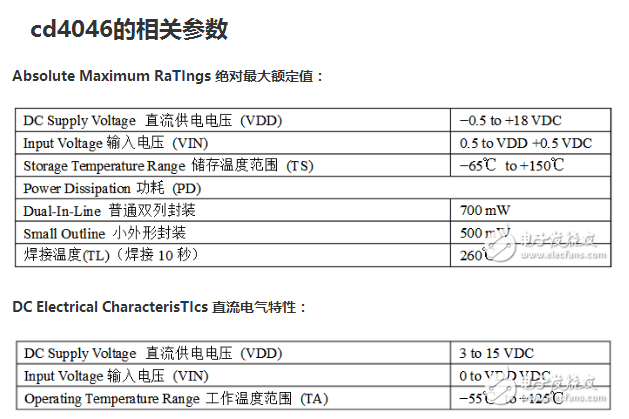

特性：

• Very low power consumption:
     70 μW (typ.) at VCO fo = 10 kHz, VDD = 5 V

• Operating frequency range up to 1.4 MHz (typ.) at VDD = 10 V, RI = 5 k

• Low frequency drift: 0.04%/°C (typ.) at VDD = 10 V

• Choice of two phase comparators:

• Exclusive-OR network (I)

• Edge-controlled memory network with phase-pulse output for lock indication (II)

• High VCO linearity:<1% (typ.) at VDD = 10 V

• VCO inhibit control for ON-OFF keying and ultra-low standby power consumption

• Source-follower output of VCO control input (Demod. output)

• Zener diode to assist supply regulation

• Standardized, symmetrical output characteristics

• 100% tested for quiescent current at 20 V

• 5-V, 10-V, and 15-V parametric ratings

• Meets all requirements of JEDEC Tentative Standard No. 13B, "Standard Specifications for Description of 'B' Series CMOS Devices"

• Applications

• FM demodulator and modulator

• Frequency synthesis and multiplication

• Frequency discriminator

• Data synchronization

• Voltage-to-frequency conversion

• Tone decoding

• FSK - Modems

• Signal conditioning

• (See ICAN-6101) "RCA COS/MOS Phase-Locked Loop - A Versatile Building Block for Micropower Digital and Analog Applications"

CD4046的引腳排列，采用16腳雙列直插式，各管腳功能：

CD4046引腳功能

1腳相位輸出端，環路入鎖時為高電平，環路失鎖時為低電平。

2腳相位比較器Ⅰ的輸出端。

3腳比較信號輸入端。

4腳壓控振蕩器輸出端。

5腳禁止端，高電平時禁止，低電平時允許壓控振蕩器工作。

6、7腳外接振蕩電容。

8、16腳電源的負端和正端。

9腳壓控振蕩器的控制端。

10腳解調輸出端，用于FM解調。

11、12腳外接振蕩電阻。

13腳相位比較器Ⅱ的輸出端。

14腳信號輸入端。

15腳內部獨立的齊納穩壓管負極。
