描述：
SG3525A系列旨在提供更好的性能，降低外部元件數時，用于設計各種類型的開關電源。片上5.1 V基準調整到±1%和誤差放大器的輸入共模范圍包括參考電壓消除外部電阻。一個同步輸入到振蕩器允許多個單位被奴役或一個單位可以同步至一個外部時鐘系統。CT和放電端子之間的單個電阻提供了一個廣泛的死區時間調整廣告。這些器件還具有內置軟啟動電路，只需要一個外部定時電容。關閉終端控制軟啟動電路和輸出級，提供瞬時關閉通過脈沖關斷PWM鎖存器，以及軟啟動循環較長的關機命令。這些功能也由欠壓鎖定的輸出保持關閉和亞正常輸入電壓軟啟動電容控制排放。該鎖定電路，包括約500 mV的遲滯抖動自由操作。這些PWM電路的另一個特點是鎖存后比較。一旦一個PWM脈沖因任何原因終止，輸出將保持關閉的持續時間。鎖存器與每個時鐘脈沖復位。輸出階段的圖騰柱設計的采購能力或超過200毫安的下沉。SG3525A輸出階段的特征和邏輯，提供低輸出OFF狀態。
主要特點
***8至35 V操作
***5.1 V基準源±1%
***100 Hz至500 kHz振蕩器范圍
***單獨的振蕩器同步終端
***可調死區時間控制
***內部軟啟動
***磁滯輸入欠壓鎖定
***雙重的源/匯的輸出驅動器
1)內置 5．1 V±1．0%的基準電壓源。
2)芯片內振蕩器。
3)具有振蕩器外部同步功能。
4)死區時間可調。為了適應驅動快速場效應管的需要，末級采用推拉式工作電路，使開關速度更快，末級輸出或吸入電流最大值可達400mA。
5)內設欠壓鎖定電路。當輸入電壓小于 8V 時芯片內部鎖定，停止工作(基準源及必要電路除外)，使消耗電流降至小于 2mA。
6)比較器的反相輸入端即軟啟動控制端芯片的引腳 8，可外接軟啟動電容。該電容器內部的基準電壓 Uref由恒流源供電，達到2．5V的時間為t=(2．5V/50μA)C，占空比由小到大(50%)變化。
7)內置PWM(脈寬調制)。鎖存器將比較器送來的所有的跳動和振蕩信號消除。只有在下一個時鐘周期才能重新置位，系統的可靠性高

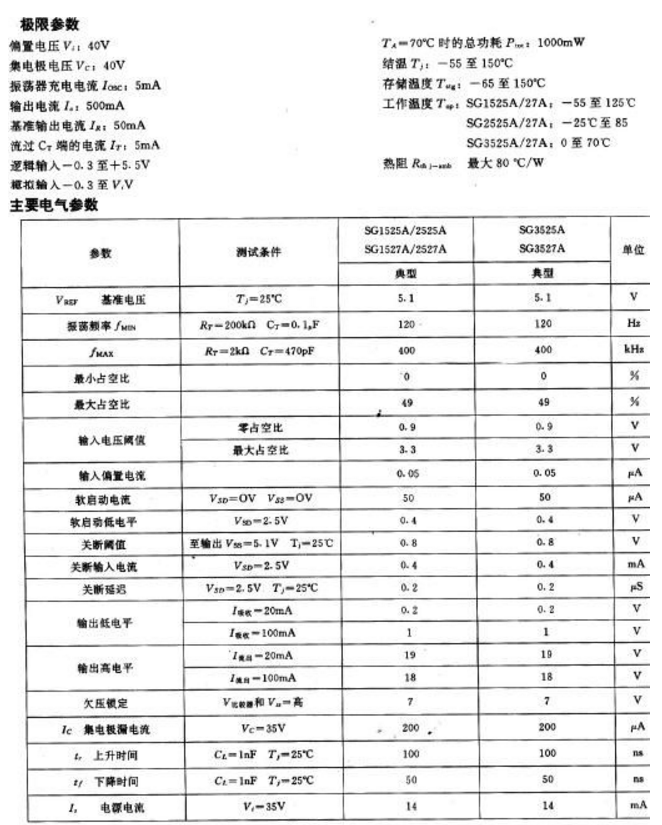

管腳功能：
直流電源 Vs 從腳 15 接入后分兩路，一路加到或非門；另一路送到基準電壓穩壓器的輸入端，產生穩定的元器件作為電源。振蕩器腳 5 須外接電容 CT，腳 6 須外接電阻 RT。振蕩器頻率由外接電阻RT 和電容CT決定， 振蕩器的輸出分為兩路，一路以時鐘脈沖形式送至雙穩態觸發器及兩個或非門；另一路以鋸齒波形式送至比較器的同相輸入端，比較器的反向輸入端接誤差放大器的輸出，誤差放大器的輸出與鋸齒波電壓在比較器中進行比較，輸出一個隨誤差放大器輸出電壓高低而改變寬度的方波脈沖，再將此方波脈沖送到或非門的一個輸入端。或非門的另兩個輸入端分別為雙穩態觸發器和振蕩器鋸齒波。雙穩態觸發器的兩個輸出互補，交替輸出高低電平，將PwM脈沖送至三極管VT1 及 VT2的基極，鋸齒波的作用是加入死區時間，保證 VT1 及VT2不同時導通。最后，VTl及VT2分別輸出相位相差為 180°的 PWM波。
SG3525電路圖
SG3525 引腳圖
SG3525 封裝圖
