WM8960 低功耗、立體聲編解碼器，帶 D 類揚聲器驅動器
Cirrus Logic 的 WM8960 （WM8960 Low Power, Stereo Codec with Class D Speaker Drivers）采用高效 D 類揚聲器驅動器，可為 8Ω 揚聲器提供每通道 1 W 的功率
發布時間：2018-11-26
Cirrus Logic 的 WM8960 是一款低功耗立體聲編解碼器，采用 D 類揚聲器驅動器，可在 8 W 負載下為每通道提供 1 W 功率。保證低泄漏、出色的 PSRR 以及爆裂/咔嗒聲抑制機構，可直接連接電池作為揚聲器供電。該 IC 集成了完整的麥克風接口和立體聲耳機驅動器。由于不需要獨立的麥克風、揚聲器或者頭戴式耳機放大器，因此顯著減少了外部元器件數量。高級片載數字信號處理功能會對麥克風或者線路輸入自動進行電平控制。立體聲 24 位三角積分型與低功耗過采樣數字式插值和抽取濾波器、靈活的數字音頻接口配合使用。主時鐘可以直接輸入或由支持最常用時鐘方案的板載 PLL 在內部生成。
WM8960 低功耗、立體聲編解碼器，帶 D 類揚聲器驅動器特性
高保真立體聲音頻，具有高揚聲器功率輸出
高效立體聲 D 類揚聲器驅動器在 5 V 電源下可為 8Ω 揚聲器提供每通道 1 W 的功率
24 位立體聲 ADC 和 DAC 采用 Cirrus Logic 的音頻架構，以極低的功耗實現了高性能
具有完整模擬音量控制的立體聲耳機和線路驅動器集成了耳機檢測支持功能
完整的立體聲差分麥克風接口可在 hi-fi 品質下實現高增益和低噪聲記錄
集成耳機檢測插孔
消除了外部插孔檢測組件的要求
支持耳機的無蓋模式
OUT3 單聲道混音器可配置為單聲道輸出或虛擬 Vmid 輸出
集成 PLL
主時鐘可以直接輸入或由板載 PLL 在內部生成，支持最常用的時鐘方案
減少外部元件數量
憑借低泄漏、高 PSRR、防爆裂聲機構和靈活的信號提升，還可直接連接電池，以減少外部元器件并最大限度地降低功耗
由于不需要獨立的麥克風、揚聲器或者頭戴式耳機放大器，因此顯著減少了外部元器件數量。
高級片載數字信號處理功能會對麥克風或者線路輸入自動進行電平控制。
在工作、待機和關閉模式下延長電池壽命
WM8960 可在低至 2.7 V 的模擬電源電壓下工作，但數字內核可在低至 1.71 V 的電壓下工作以節省功耗
揚聲器電源可在高達 5.5 V 的電壓下工作，每通道可向 8 Ω 提供 > 1 W 的功率
對于功率優化，芯片的各個部分可以在軟件控制下斷電
體積小巧
WM8960 采用非常小巧、纖薄的 5 mm x 5 mm x 0.9 mm QFN 封裝
WM8960 低功耗、立體聲編解碼器，帶 D 類揚聲器驅動器應用
便攜式音頻
游戲機和控制器
藍牙揚聲器
MP3 播放器
A/V 產品
可穿戴設備
需要揚聲器輸出的工業/醫療產品

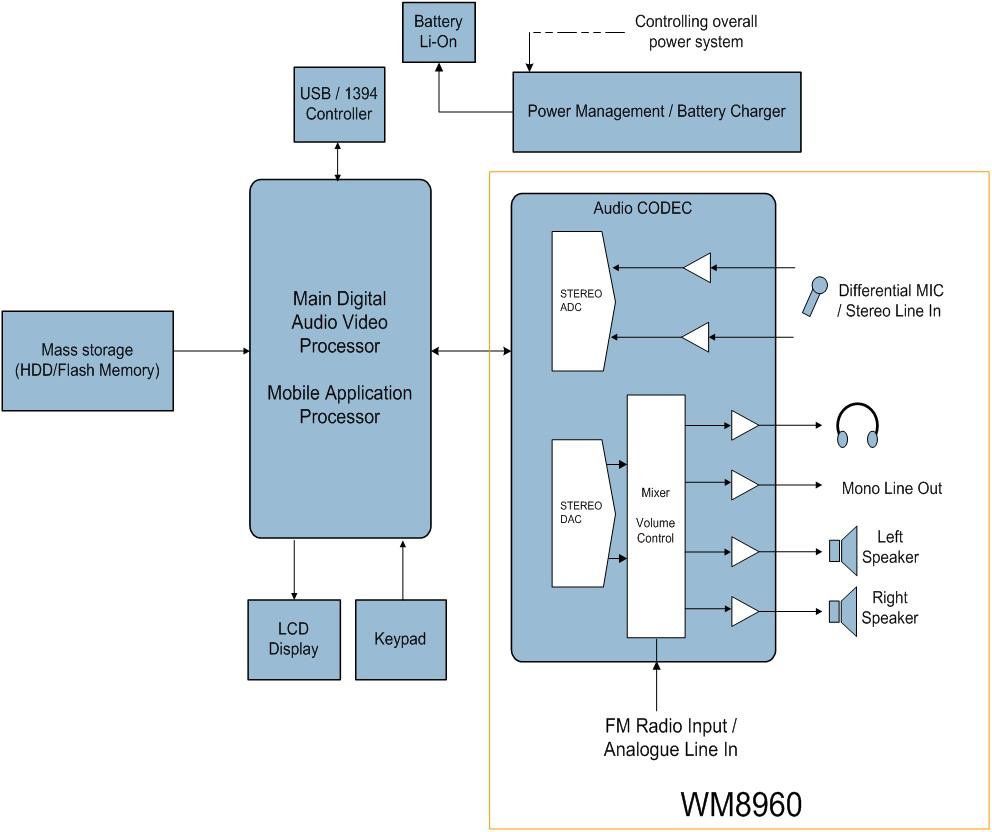

WM8960 用在典型系統應用中
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | CDBWM8960-M-1 | 語音模塊-音頻及視頻芯片 | ￥1331.25250 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | WM8960CGEFL/V | 其他接口-接口及驅動芯片 | IC CODEC CLASS D SPKR DVR 32QFN | 在線訂購 |
