很多精密儀器、工業自動化、醫療設備和自動測試設備應用都需要高準確度數模轉換，凌力爾特公司推出了18位數模轉換器（DAC）LTC2757，該器件提供±1LSB INL（最大值）和±1LSB DNL（最大值）的精確DC規格。

　　LTC2757是一款18位乘法并行輸入、電流輸出數模轉換器，在未做任何調節的情況下，該器件在整個溫度范圍內提供了完整的18位性能（±1LSB INL和DNL最大值）。所有的性能等級均保證了18位單調性。這款SoftSpanTM DAC采用3V~5V單工作電源，并提供了6種可通過并行接口來設置的輸出范圍（高達±10V），也可通過引腳搭接以在一種輸出范圍內運作。

　　除了其精準的 DC 規格之外，LTC2757 還提供了較好的AC規格，包括2.1μs的全標度穩定時間（至1LSB） 和1.4nV-s的干擾脈沖。

　　LTC2757 采用了一個雙向輸入/輸出并行接口，從而實現了任何片內寄存器的回讀，包括 DAC 輸出范圍設定值，而且，一個 CLR 引腳和上電復位電路均把 DAC 輸出復位至 0V，而這與輸出范圍無關。

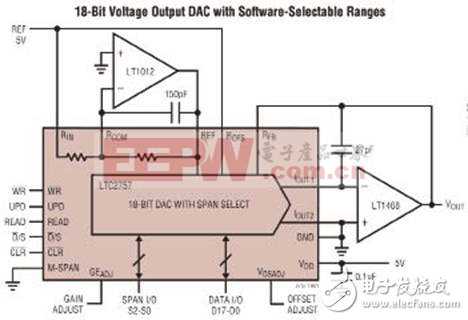

圖1 LTC2757典型應用

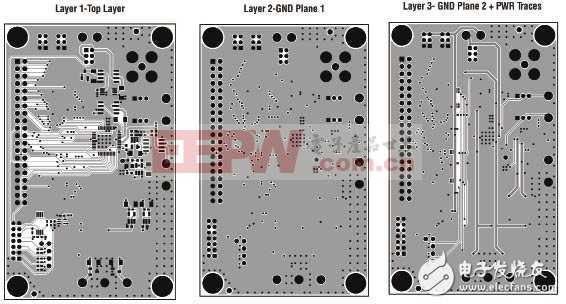

圖2 LTC2757參考PCB（1）

LTC2757主要特點

　　-最大 18 位 INL 誤差，在整個溫度范圍內為 ±1LSB

　　-可通過編程或引腳搭接提供6種輸出范圍：0V~5V、0V~10V、-2.5V~7.5V、±2.5V、±5V、±10V

　　-在整個溫度范圍內可保證單調

　　-低干擾脈沖：1.4nV-s （3V）、3nV-s （5V）

　　- 18位穩定時間：2.1μs

　　- 2.7V~5.5V單電源操作

　　-所有編碼的恒定基準電流

　　-電壓控制型偏移和增益修整

　　-具所有寄存器回讀功能的并行接口

　　-清至0V或上電復位至0V （這與輸出范圍無關）

　　- 48引腳7mm×7mm LQFP封裝

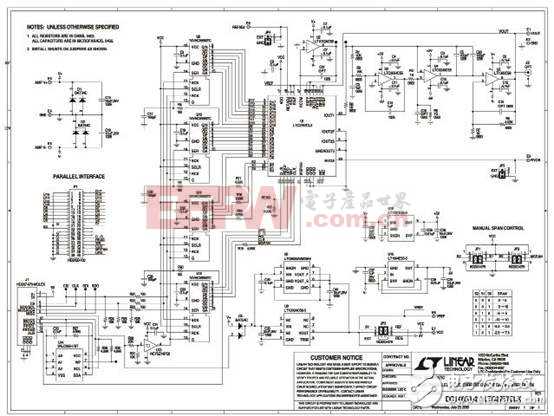

圖3 LTC2757參考原理圖

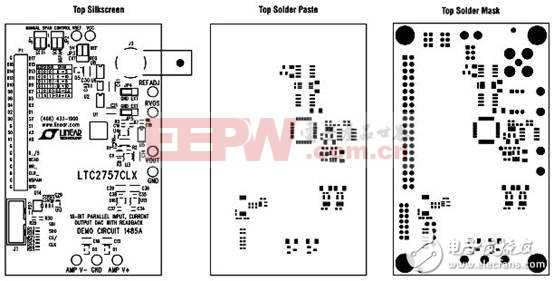

圖4 LTC2757參考PCB（2）

　　LTC2757A方案特點

　　1485A演示電路采用了LTC2757A 單18位SoftSpan IOUT DAC，具有±1LSB最大INL. 該器件設有六個可編程輸出范圍：0V~5V，0V~10V，±5V，±10V，±2.5V，-2.5V~7.5V.該演示電路可以行使所有LTC2757 的功能，包括系統級的增益和偏移調整。該軟件會根據控制面板的登錄，自動設置LTC2757輸出。方波選項可用于測試穩定時間（settling time）。如果需要軟件跨度控制，MSPAN跳線應該在較低的位置。另外，幫助菜單項還可能會提供額外的軟件文檔，用于定期增加功能。
