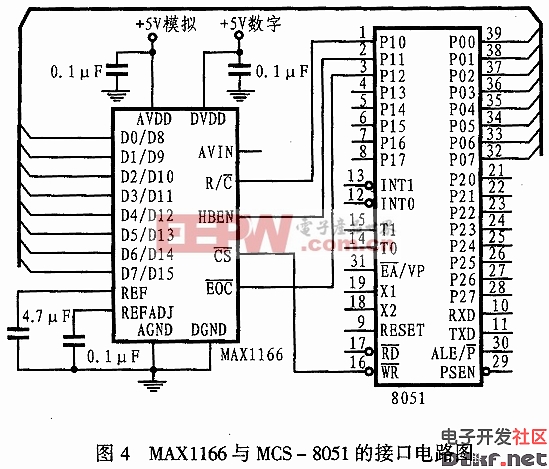

MAX1166的總線接口為８位,該總線的接口速度相當快,可以和各種微處理器直接進行接口,因此ＭＡＸ１１６６與８位微處理器的連接電路相對比較簡單。圖４是ＭＡＸ１１６６和ＭＣＳ－８０５１的接口電路圖。在本例中,由于單片機外圍芯片僅有ＭＡＸ１１６６一片,所以,為簡單起見,沒有為之確定地址,即任意地址均可作為其地址。因為ＭＡＸ１１６６的ＣＳ信號脈沖寬度要求最小為４０ｎｓ,因此,對于單片機而言,只要對外部設備進行寫操作,即會產生ＷＲ脈沖,其寬度為６個時鐘周期。如果采用１２ＭＨｚ的晶振,其脈沖寬度為５００ｎｓ,所以可以將單片機的ＷＲ信號作為ＭＡＸ１１６６的ＣＳ輸入信號。至于Ｒ／ Ｃ 、ＥＯＣ和ＨＢＥＮ等信號,只需連接到普通的鎖存功能端口即可（如單片機的Ｐ１口）。

　　圖４中,ＭＡＸ１１６６采用的是內部參考源。如果在ＣＳ信號的第二個脈沖下降沿使Ｒ／ Ｃ 為低電平,即選擇了穩定工作模式,該模式的應用程序如下（該程序會將轉換結果的高８位存放在片

內存儲器Ａ０單元,而將低８位存放在Ａ１單元）：

　?。停希?Ｒ０  ＃Ａ０ ;數據暫存區地址

　　ＳＡＭＰ ＣＬＲ Ｐ１．０ ;拉低Ｒ／ Ｃ電平,為

　?。粒霓D換啟動做準備

　　ＭＯＶＸ ＠ＤＰＴＲＡ ;給ＣＳ第一個脈沖信

　　號,ＭＡＸ１１６６進入準

　　備工作狀態

　?。停希郑?＠ ＤＰＴＲＡ ;給ＣＳ第二個脈沖信

　　號,啟動Ａ／Ｄ轉換

　?。祝粒桑驭?ＪＢ Ｐ１．２ ＷＡＩＴ ;如果轉換結束,則進

　　入讀數據子程序

　　ＲＥＤＡ ＳＥＴ Ｐ１．０ ;拉高Ｒ／ Ｃ電平,準備

　　讀取數據

　?。停希郑?＠ ＤＰＴＲＡ ;給ＣＳ第三個脈沖信

　　號,開始讀數據

　?。樱牛?Ｐ１．１

　?。停希郑?Ａ＠ＤＰＴＲ ;讀取數據高８位

　?。停希?＠Ｒ０ Ａ

　　ＩＮＣ Ｒ０

　?。茫蹋?Ｐ１．１

　　ＭＯＶＸ Ａ＠ＤＰＴＲ ;讀取數據低８位

　?。停希?＠Ｒ０ Ａ
