本例介紹的工業用X射線探傷機延時控制開關，能延時30s起動曝光系統。這樣，工作人員可利用這30s時間快速離開X射線探傷機，以減輕X射線的吸收劑量，防止X射線損害身體健康。

電路工作原理

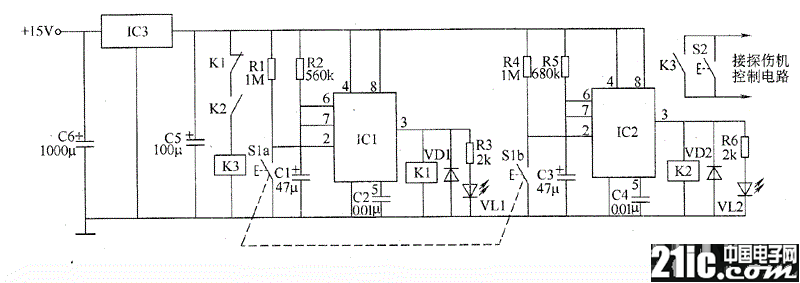

該工業用X射線探傷機延時控制開關電路由穩壓濾波電路、延時控制電路A、延時控制電路B和控制執行電路組成，如圖所示。

穩壓濾波電路由電容器C5、C6和三端穩壓集成電路IC3組成。

延時控制電路A由電阻器R1～R3、電容器C1、C2、時基集成電路IC1、二極管VD1、繼電器K1、發光二極管VL1和控制按鈕Sla組成。

延時控制電路B由電阻器R4～R6、電容器C3、C4、時基集成電路IC2、二極管VD2、繼電器K2、發光二極管VL2和控制按鈕Slb組成。

控制執行電路由繼電器K3和K1的常閉觸頭、K2的常開觸頭、高壓按鈕S2組成。

IC1和IC2分別與外接阻容元件組成兩個單穩態觸發器。平時(在未按S1時)，IC1和IC2 的3腳均輸出低電平。按一下S1時，Sla和Slb接通，使IC1和IC2的2腳變?yōu)榈碗娖?，單穩態觸發器翻轉而進入暫態，3腳輸出高電平，繼電器K1和 K2均通電吸合，VL1和VL1均點亮，K1的常閉觸頭斷開，K2的常開觸頭接通;與此同時，C1和C3分別通過R2和R5充電。當C1兩端電壓充至 8V(約30s)時，IC1內電路翻轉，由暫態恢復為穩態，3腳變?yōu)榈碗娖?，VLI熄滅，K1釋放，其常閉觸頭接通，K3通電吸合，K3的常開觸頭接通(相當于按下高壓按鈕S2)，曝光電路通電工作。再經8s的延時，IC2也翻轉為穩態，其3腳變?yōu)榈碗娖剑筕L2熄滅，K2和K3釋放，一次曝光結束。

元器件選擇

R1～R6選用1/4W金屬膜電阻器或碳膜電阻器。

C1、C3和C5均選用耐壓值為16V的鋁電解電容器;C2和C4選用獨石電容器或滌綸電容器。

VD1和VD2均選用1N4007型硅整流二極管。

VL1和VL2均選用Φ5mm的發光二極管。

IC1和IC2均選用NE555型時基集成電路。

K1～K3選用4098或JZC-23F、JRX-13F型12Y直流繼電器。

S1選用小型撳壓式按鈕：52仍使用原探傷機面板上的高壓開關。
