方案概述



本方案采用R8C/Tiny MCU為主控核心，利用該MCU的性能優勢控制整個電動自行車的安全，穩定運行。

功能定義及性能指標



瑞薩電動自行車方案以R8C/Tiny為核心，應用于直流無刷馬達。由于R8C/Tiny的豐富功能和接口，可以一塊控制板實現整個電動自行車功能，從而滿足電動自行車低成本、高性能的要求。因此也可以說除了充電系統，R8C/Tiny完全擔當了電動自行車的“大腦”重任。

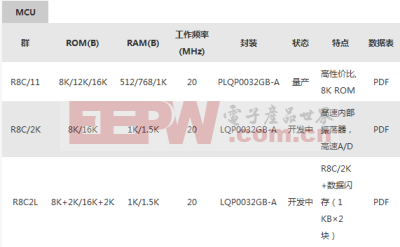

方案優勢



1 死區保護控制；



2 高精確度(+/-1%)及高速(40MHz)內部振蕩器；



3 低價位；



4 嵌入了數據閃存（只R8C/2L）；



5 可平滑簡單升級為更高端的MCU(如M16C/Tiny)；



6 更可提供32位的SH/Tiny系列,支持無霍爾傳感控制；



7 用于電動自行車的MOSFET和R8C/11 MCU系統結構框 。

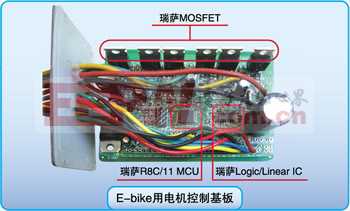

原理及實物圖
