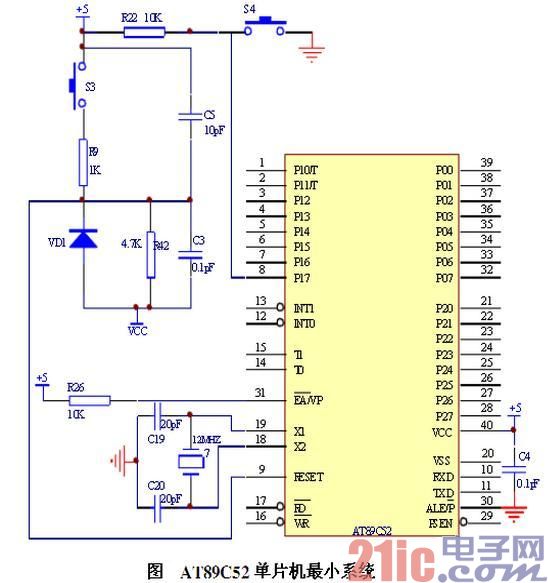

AT89C52是美國Atmel公司生產的低電壓、高性能CMOS 8位單片機，片內含8KB的可反復擦寫的程序存儲器和256B的隨機存取數據存儲器(RAM)，器件采用Atmel公司的高密度、非易失性存儲技術生產，兼容標準MCS-51指令系統，片內配置通用8位中央處理器(CPU)和Flash存儲單元，功能強大的AT89C52單片機可靈活應用于各種控制領域。AT89C52單片機屬于AT89C51單片機的增強型，與Intel公司的80C52在引腳排列、硬件組成、工作特點和指令系統等方面兼容。AT89C52有PDIP、PQFP/TQFP及PLCC等三種封裝形式，以適應不同產品的需求單片機正常工作時，都需要有一個時鐘電路和一個復位電路。單片機復位、晶振電路如圖所示。

?

AT89C52與時鐘電路(包括晶體振蕩器、電容C19、C20)，上電復位電路(包括R42、C5、S3、VD1、C3、R9)構成單片機的最小系統。其中，晶體振蕩器選用12MHz的高穩定無源晶體振蕩器，它與AT89C52中的反向放大器構成振蕩器，給CPU提供高穩定的時鐘信號。電容C19、C20可起頻率微調作用，電容值在5pF~30pF之間選擇，本電路選20pF。電容C5和電阻R42構成上電復位電路。電源開啟時，電源對電容C5 充電，在CPU的復位端產生一高脈沖。只要高電平的維持時間大于兩個機器周期(24 個振蕩周期)。CPU就可復位。二極管VD1的作用是當斷電時，可使電容C5所儲存的 電荷迅速釋放，以便下次上電時可靠復位。電容C5可濾除高頻干擾，防止單片機誤復位。按鍵S3和電阻R9構成按鍵復位電路。
